設計優化：如何避免V割細窄連接位掰板斷開
更新時間：2024-12-12 17:11
19231
0
文檔錯誤過時,
我要反饋
更新時間：2024-12-12 17:11
19231
0
19231
0
文檔錯誤過時,

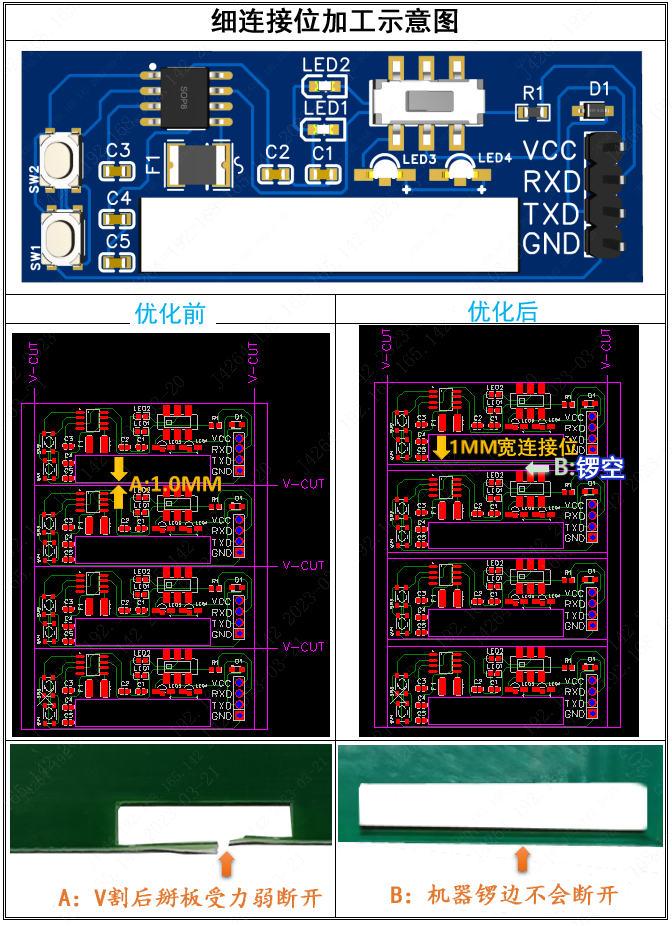

在實際的生產中，有時會遇到細窄狹長的連接位，有的上面可能會布線，在PCB加工V割后，客戶在分板時由于受力不均，細窄的地方受力弱，掰板時容易斷開（如下圖A處）。此時我們可以更改一下拼板方式，把板與板中間拉開1.6-2MM的間隙，從而讓這些細窄狹長的連接位采用鑼邊方式鑼出來（如下圖B處），這樣就不用再掰開這個地方，從而避免斷板了。
特別注意：采用鑼邊方案的，此細窄狹長的連接位寬度需要1MM以上，長度20MM以內，超過此長度的需要把連接位適當加寬到2MM寬！
圓孔邊到V割中心線距離小于0.6mm的，掰板時可能會破孔

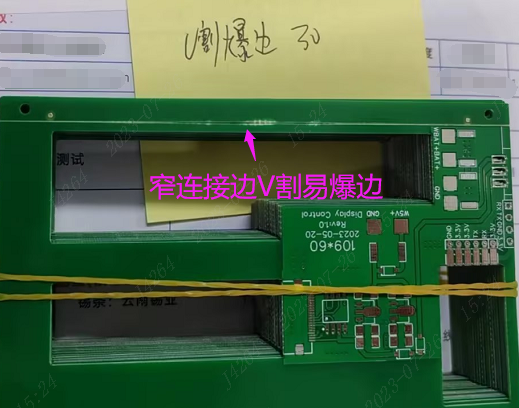

窄的連接邊V割時，也易出現爆邊的情況，此類的板邊建議鑼邊處理（窄板邊寬2MM以上）
?
