設計優化：V割板邊非直邊不能V割
更新時間：2024-12-12 18:49
16044
2
文檔錯誤過時,
我要反饋
更新時間：2024-12-12 18:49
16044
2
16044
2
文檔錯誤過時,

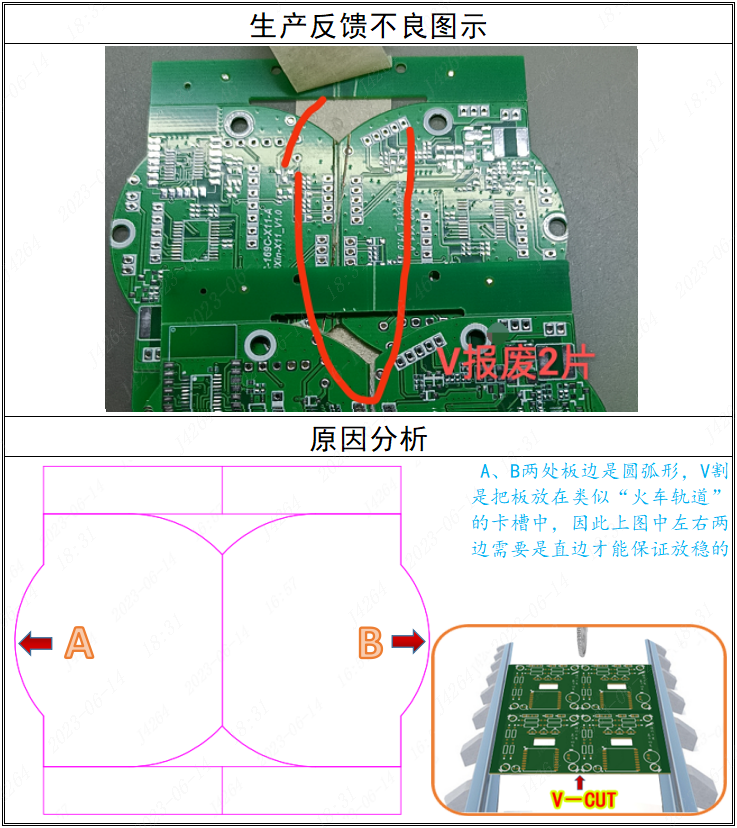

在實際生產中，V割加工板子類似在軌道中行動的火車，因此需要兩邊是直邊才能V割的，相關的拼板方式請參考V割拼板

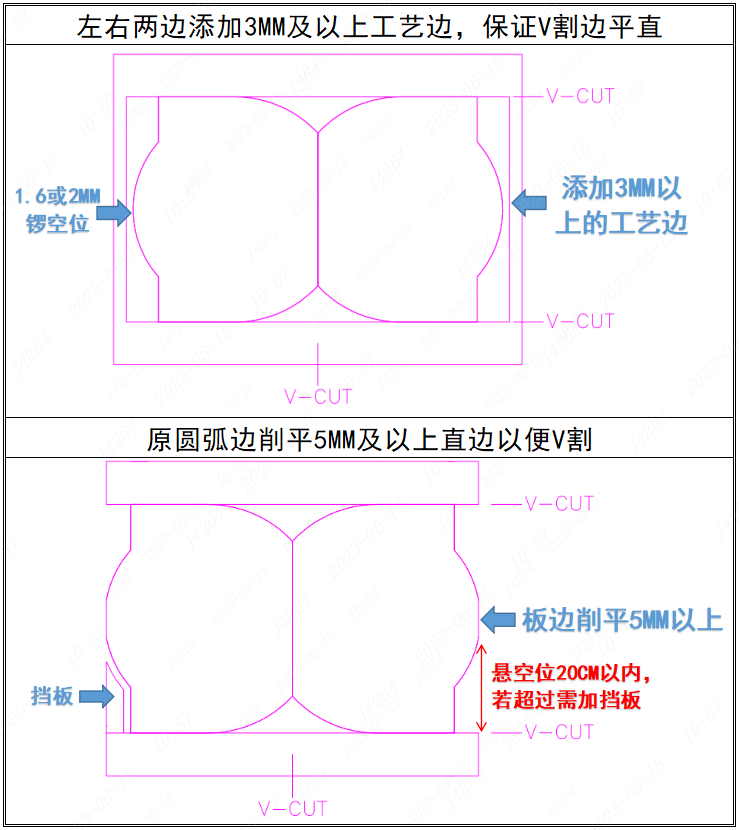

改善優化方案

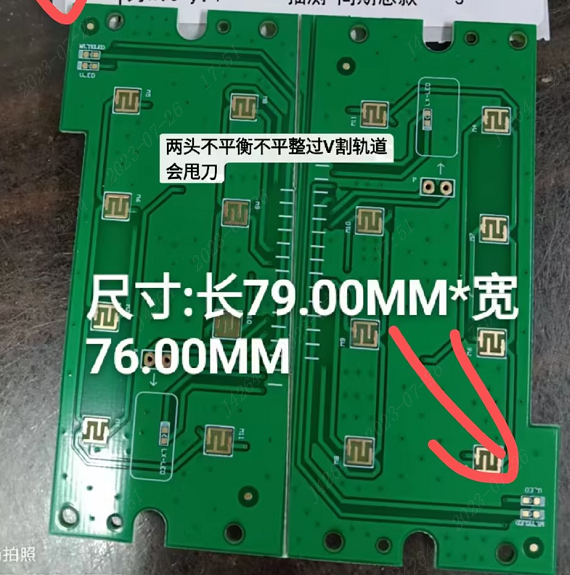

另外，需要留意，對于兩邊不是相對稱平齊的，在V割時卡不穩，加工時會V割歪的。
