技術指導:制作PCB輸出鉆孔圖/分孔圖的重要性
更新時間:2025-05-29 08:49
34359
3
文檔錯誤過時,
我要反饋

一些PCB設計工程師在提供gerber文件下單時,出現兩種情況:
■ 第一種情況:沒有鉆孔文件,只有分孔圖文件
我們常說的gerber文件廣義上講是包含常規的gerber文件和鉆孔文件的。如線路、阻焊、字符、分孔圖這些屬于gerber文件,部分工程師就會漏掉輸出鉆孔文件,雖然分孔圖文件也能表示鉆孔,但是分孔圖是以各種不同符號代表各種不同的孔徑的,這樣的文件轉成一個個鉆孔費時且易出錯,因此需要再輸出一次鉆孔文件(詳細方法見本文底部鏈接)。
■ 第二種情況:提供鉆孔文件,沒有分孔圖文件
分孔圖又叫鉆孔圖。部分工程師認為分孔圖作用不大,只提供鉆孔文件,而不提供分孔圖。其實分孔圖在CAM工程中可以核對孔數、校正孔偏、區分金屬化及非金化屬性孔標示等,能讓gerber文件制作更加得到保證,避免少孔,孔屬性不正確的作用,部分軟件(如Pads、Allergo)也可以把要鑼出的槽孔畫在分孔圖層,以便加工出來。

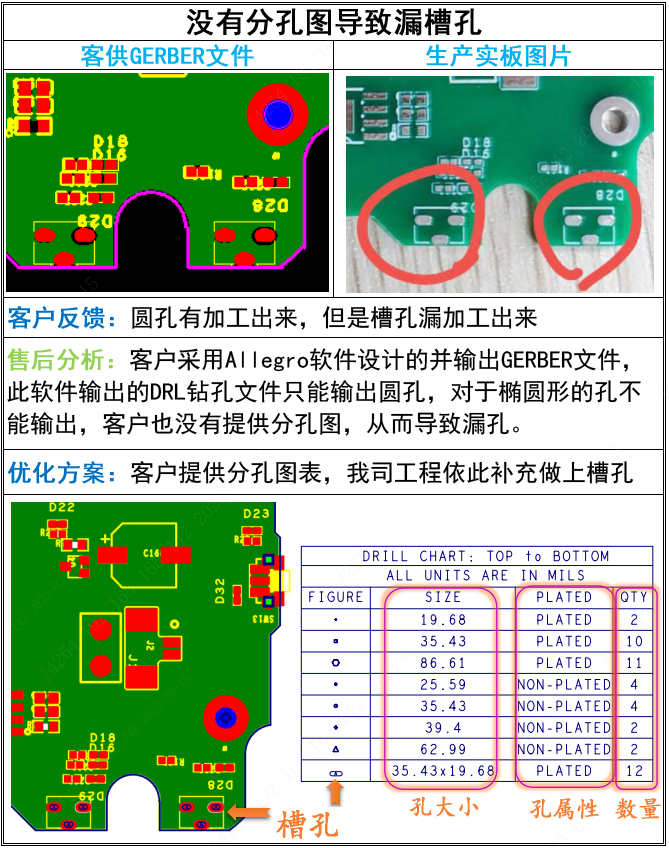

如下是一款漏槽孔的案例:PCB設計工程師提供的gerber文件沒有鉆孔圖,也沒有槽孔文件,從而出現漏掉長條槽孔的情況。
常見PCB設計軟件輸出鉆孔文件/分孔圖的方法請點擊查看 Protel∣ AD ∣PADS ∣Allegro

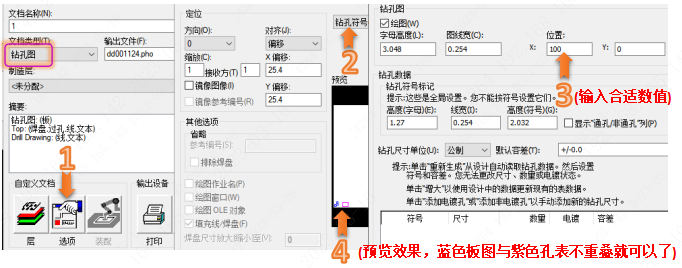

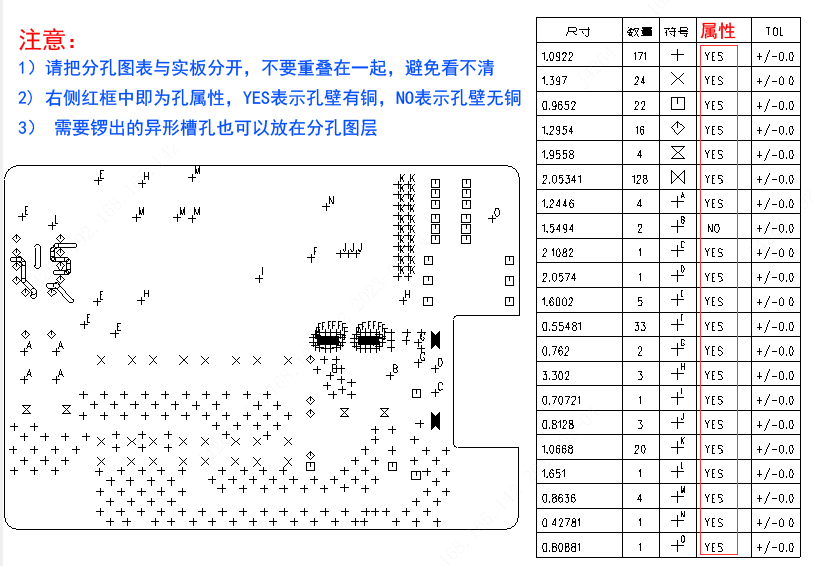

■ 附:輸出分孔圖時請注意表格與板不要重疊在一起
您好!對于輸出了Milling層的,建議也輸出分孔圖,分孔圖可以跟鉆孔文件來對照檢查(如沒有輸出槽孔層,但分孔圖層有,這樣就有可能被發現的),謝謝!
輸出GERBER時請把開窗或蓋油的設計好,并且把需要塞的孔與不需要塞的孔用兩種不同孔徑表示,比如同為0.3MM的孔,可以把要做樹脂塞孔的設為0.31或0.32MM,下單時備注說明這種孔徑的樹脂塞孔,并且確認生產稿確認。
您好,分孔圖跟鉆孔圖是一樣的,非金屬化孔,如果用鉆孔形式表示的可以用鉆孔來做,一些異形的比如L形槽孔(孔壁無銅的),需要鑼出來,就可以畫在分孔圖層的。
