設計優化：V割板邊懸空位過長易斷
更新時間：2024-12-12 18:49
15435
0
文檔錯誤過時,
我要反饋
更新時間：2024-12-12 18:49
15435
0
15435
0
文檔錯誤過時,

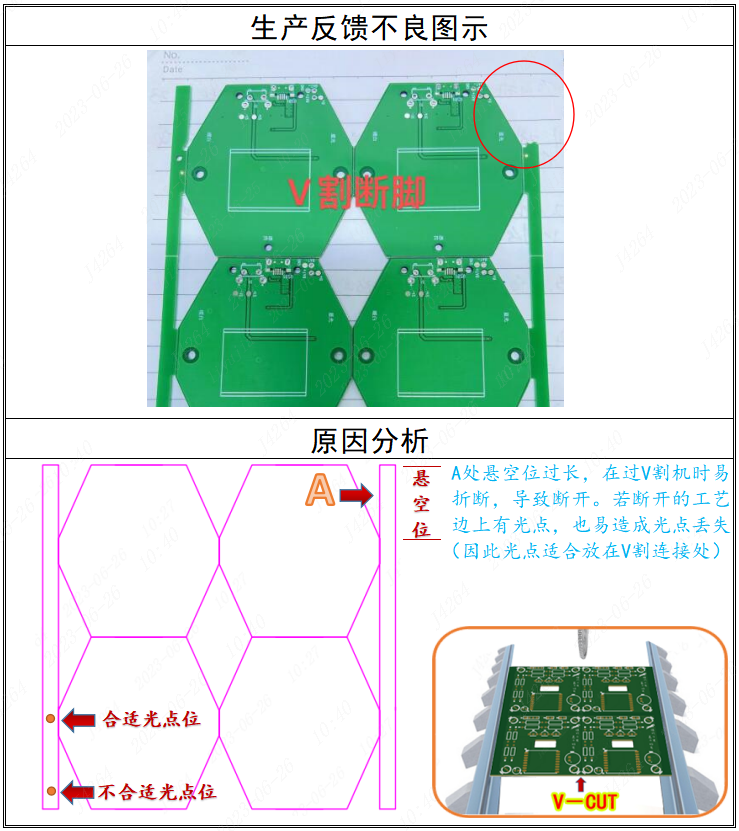

在實際生產中，V割加工板子懸空位過長易造成爆邊斷開，從而影響后續SMT組裝元器件，在拼板時需要留意并優化好

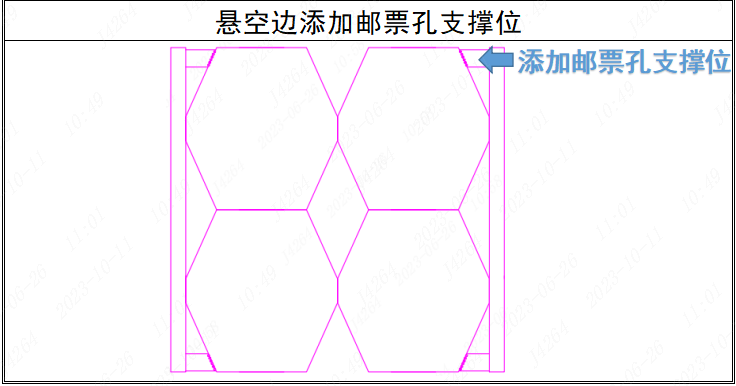

改善優化方案
