設計優化:如何避免V割斷板邊破槽孔
更新時間:2024-12-12 18:49
17644
0
文檔錯誤過時,
我要反饋

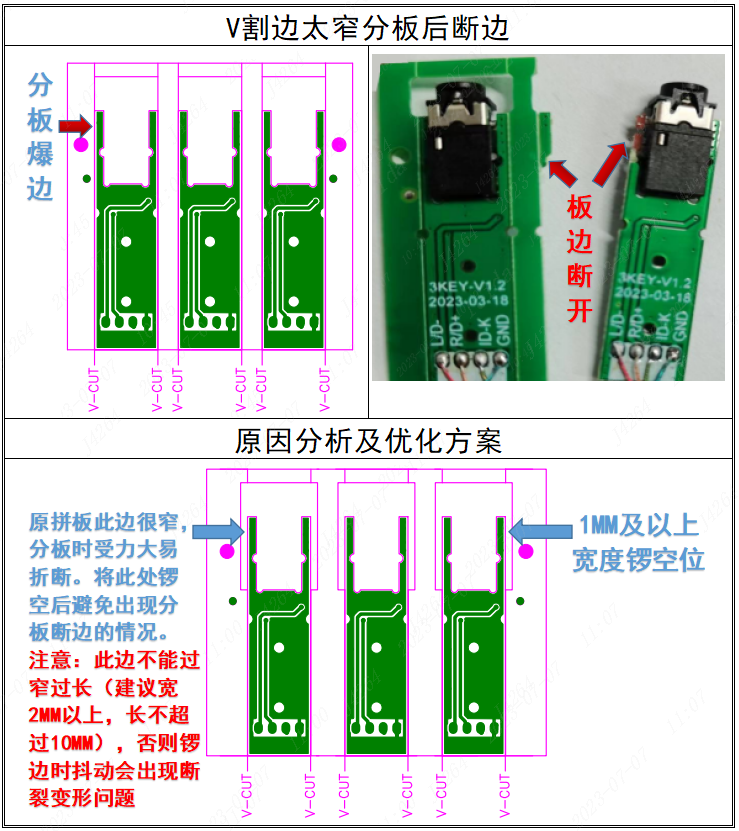

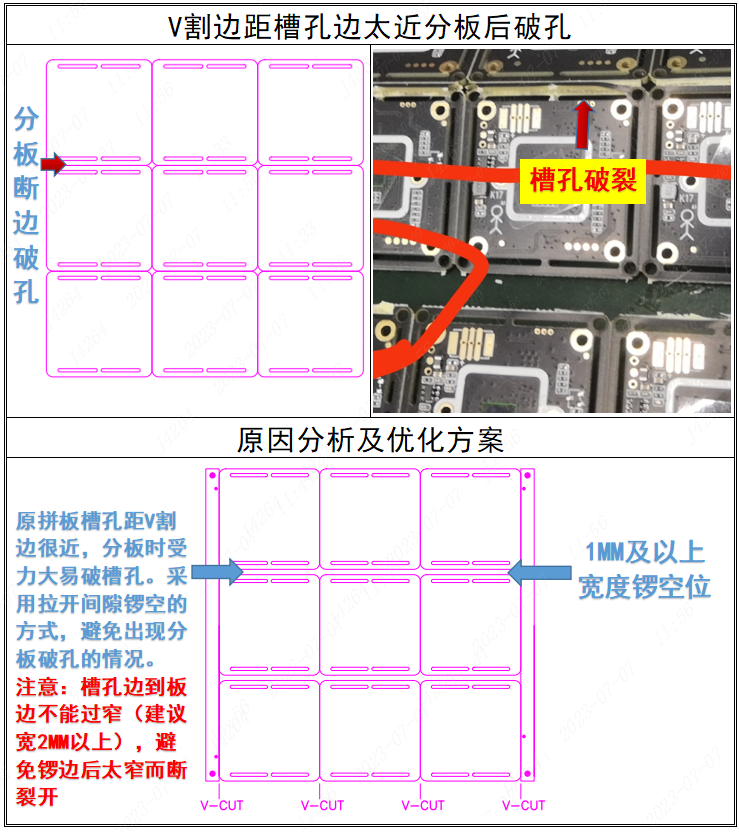

常規的拼板方式有V割拼板和郵票孔拼板,然后在SMT組裝元器件后再分開成單元板,在拼板時需要留意V割的地方,板邊不能太窄,且距離槽孔不能太近,以避免分板后斷邊和孔/槽破裂。
改善優化方案

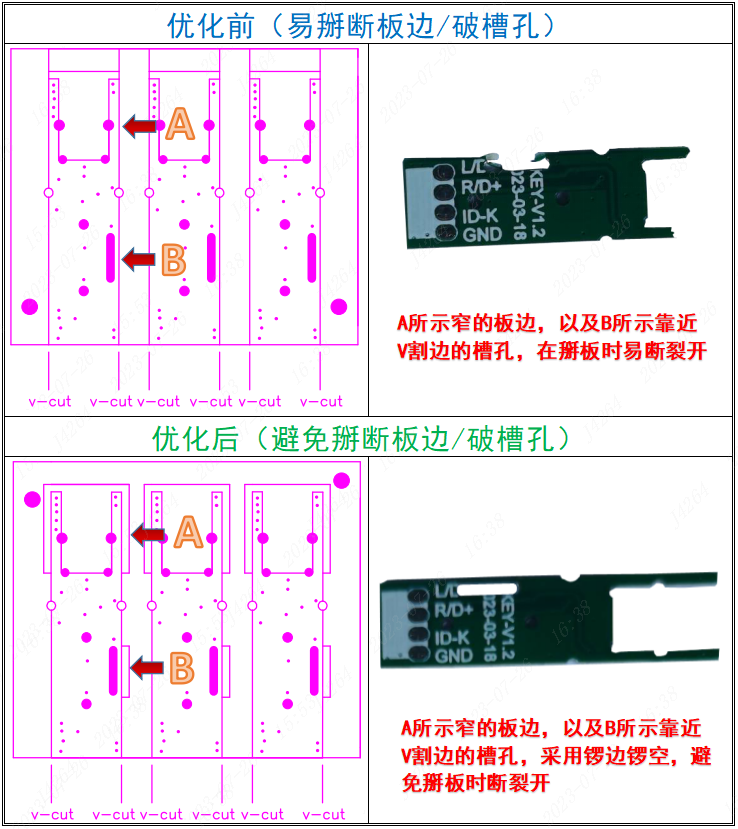

對于V割或郵票孔拼板的,需要考慮分板后的受力面。一般地,連接面寬沒有缺口的受力強,不易斷。而連接面窄,有槽孔等缺口的受力弱,那么就可能出現斷板邊,破槽孔的情況。對于此類的能優化設計的盡量設計好,不能優化的請?jiān)诜职鍟r(shí)借助工具小心分板。
?
