技術指導：如何制作流錫槽焊盤
更新時間：2024-12-12 18:49
20044
0
文檔錯誤過時,
我要反饋
更新時間：2024-12-12 18:49
20044
0
20044
0
文檔錯誤過時,
在PCB進行機器組裝器件時（如波峰焊），為了防止部分需要二次焊接的元器件的焊盤堵孔，就需要在PCB焊盤上面開個過錫槽，以便過波峰焊時，這些焊錫會流掉。

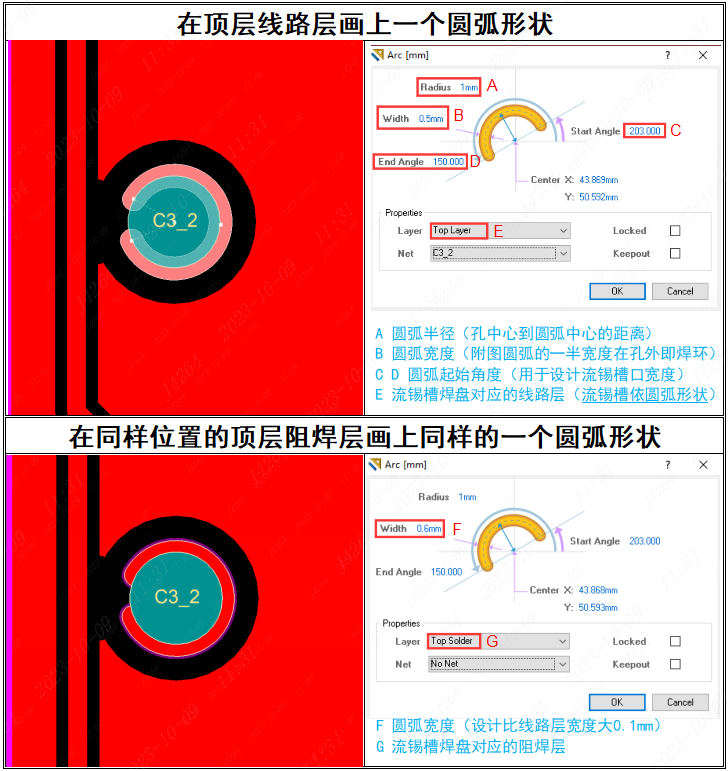

■ AD/PADS的設計方法(以AD為范本展示)

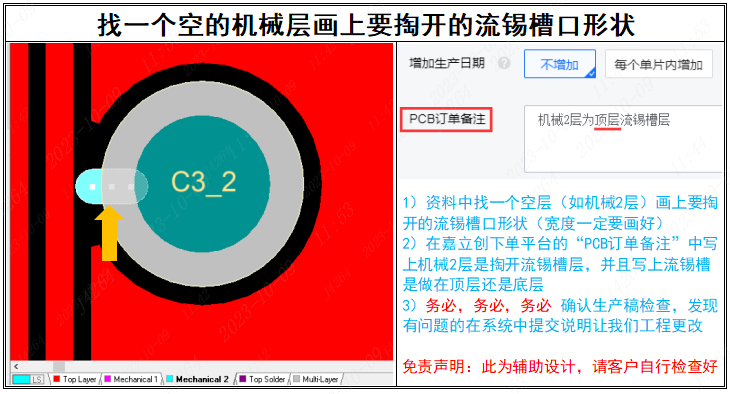

■ 由嘉立創工程處理(以AD為范本展示)
