設計優化：工藝邊上加定位孔制作標準
更新時間：2024-12-12 16:30
41136
5
文檔錯誤過時,
我要反饋
更新時間：2024-12-12 16:30
41136
5
41136
5
文檔錯誤過時,

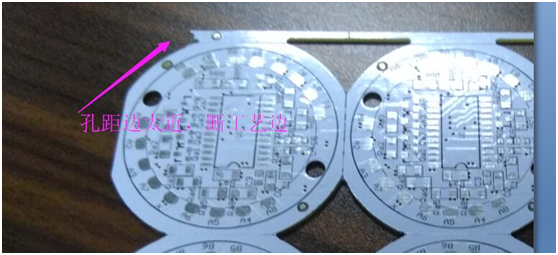

客供拼板工藝邊定位孔很大,基本上同工藝邊寬差不多大，容易斷工藝邊，特別是加在懸空位。

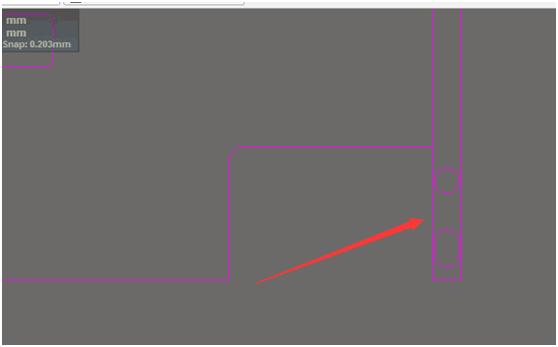

如下圖，拼板工藝邊寬4.5mm孔4mm 又是懸空的，容易導致斷工藝邊，
如孔一定要那么大，那么建議客戶工藝邊寬8mm以上才能避免斷工藝邊。
工程師們注意了！??！
您為什么要加工藝邊？加工藝邊的目的是固定板子方便PCB成形定位及貼片廠機器貼片時用，其實對于我們來說不加工藝邊更省錢，但沒辦法，要大規模生產就得用機器，用機器生產就得符合一定的標準。
工藝邊常規一般是5mm寬度，定位孔是2mm的直徑 光學定位點一般是1mm直徑表貼焊盤。如您要3mm或4mm定位孔麻煩加寬工藝邊，要考慮加完孔后是否有懸空位避免斷工藝邊。
如出現以上情況請慎重下單，我司無法保證能滿足客戶需求。

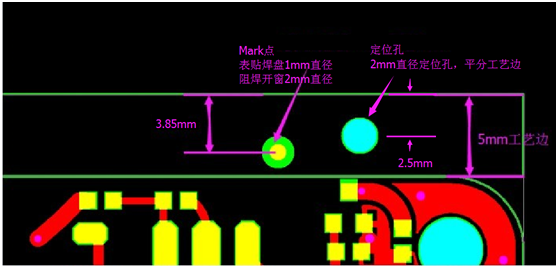

下圖是正確加法請參考：
