世界之大，無奇不有，對于我們樣板廠來說，真是見了太多的各種各樣的非標設計（大家盡量按標準設計，嚴重不提倡非標設計），這些非標設計帶來的問題就是大量頻繁的溝通，我們樣板工程部有5個專人每天花12小時專門來處理與客戶發現的非標問題溝通，從上班一直忙到下班，有些問題是溝通一次又一次，可以說打電話都打吐了；

這樣的溝通既增加了大家的溝通成本，還耽誤了您的板件的制作時間，還有可能造成板件的錯誤制作，引起重復打樣的問題，給您的產品帶來不必要的的不確定性；本來樣板就是分秒必爭的，由于溝通會耽誤大量時間（有時會出現找不到直接設計人員的情況，一個問題轉手幾個同事），也會造成板件的延誤，這個是我們和您都不希望看到的；

   所以，我們把一些非標設計中做為PCB工廠的處理方案例舉出來供大家參考及探討，看哪些問題容易會造成設計人員和工廠生產之間的分歧，這樣大家能夠通過這些案例了解一些通常會混淆的原因，在設計時盡量避免這些問題發生，拋磚引玉，減少大家因為不必要的溝通造成的板件耽擱！

另外，我們是僅從PCB板制作角度去提出問題和板廠的通常做法，對于PCB板的處理方式也歡迎大家從設計的角度提出自己的建議，大家可以針對具體圖片案例提出自己看法，不辨不明，歡迎溝通，對于下面例舉的非標設計后續嘉立創不進行電話溝通，按常用做法直接生產！

關于槽孔的規范設計

Protel 99 SE和AD有銅孔及有銅槽做法：https://www.sz-jlc.com/portal/server_guide_64.html

Protel 99 SE和AD無銅孔及無銅槽設計：https://www.sz-jlc.com/portal/server_guide_63.html

（溫馨提示：不規范設計將出現N種成品效果）

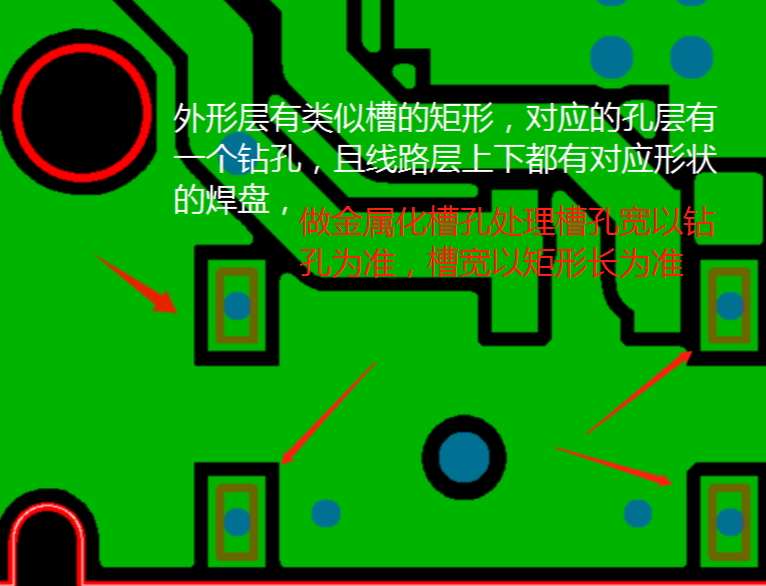

不規范設計案例一：外形層有類似槽的矩形，對應的孔層有一個鉆孔，且線路層上下都有對應形狀的焊盤，且孔比槽小，做金屬化槽孔處理槽孔寬以鉆孔為準，槽長以矩形長為準

注意：金屬化槽孔槽寬最少0.65mm，不夠0.65mm將加大到0.65mm，如果加大到0.65mm后對應焊盤不夠，則對應的槽孔焊盤會做加大處理

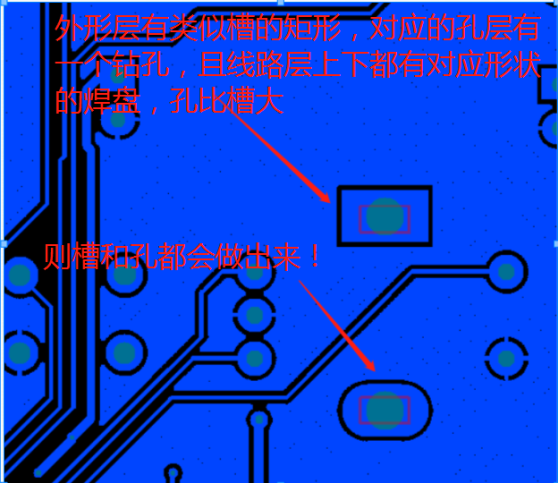

不規范設計案例2：外形層有類似槽的矩形，對應的孔層有一個鉆孔，且線路層上下都有對應形狀的焊盤，孔比槽大，則槽和孔都會做出來！

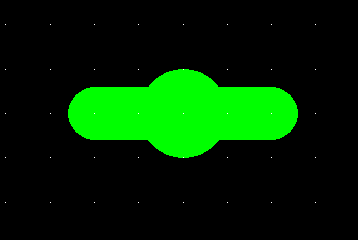

做出效果如下圖：

重點說明：生產工藝能力受限，按這種加工，因為先鉆了孔后再鉆槽孔時，因為槽孔是一個個鉆孔依次鉆出來的，鉆到這個孔位置底下是懸空的，槽孔可能會歪，客戶堅持這樣設計，槽孔鉆歪鉆小不接受投訴。

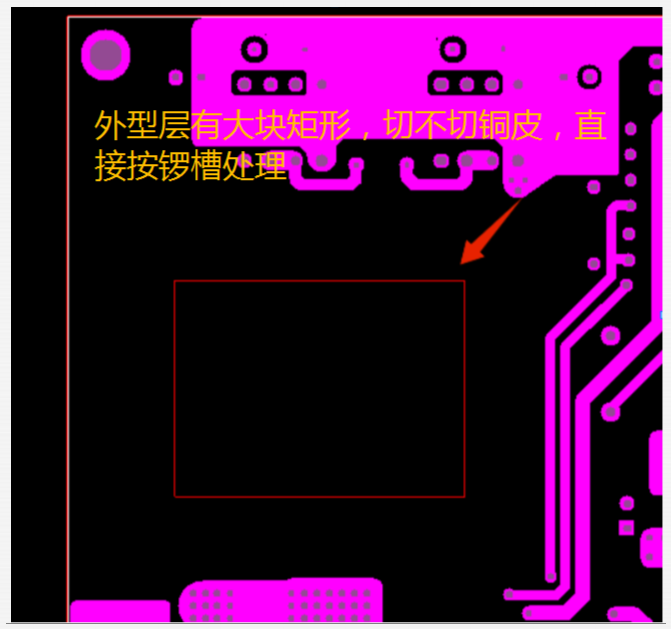

不規范設計案例3：外型層有大塊矩形（封閉完整形狀），直接按鑼非金屬化槽處理。

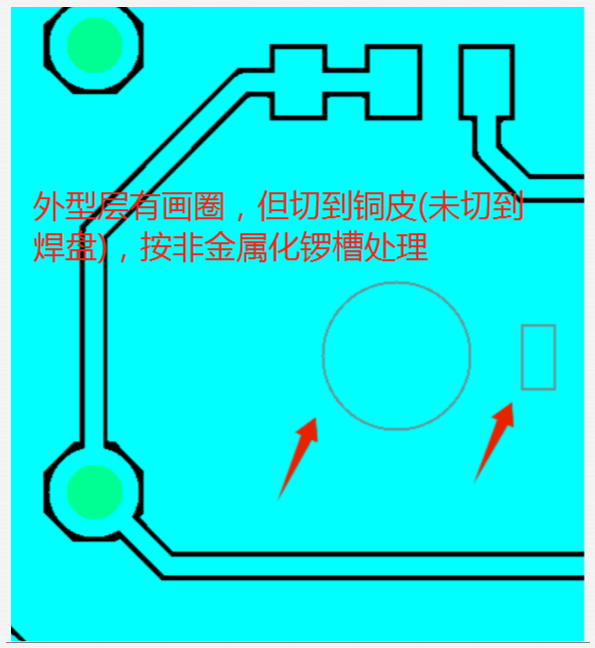

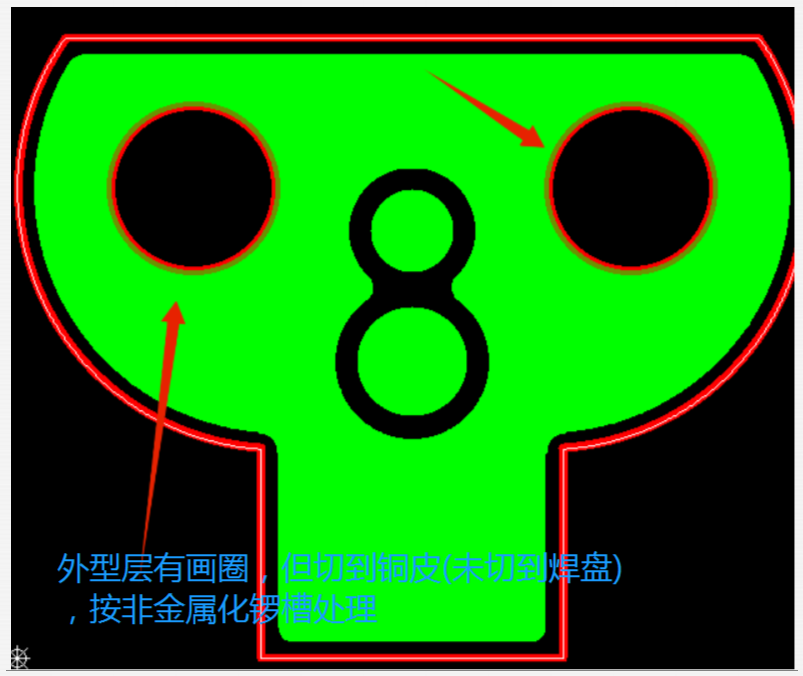

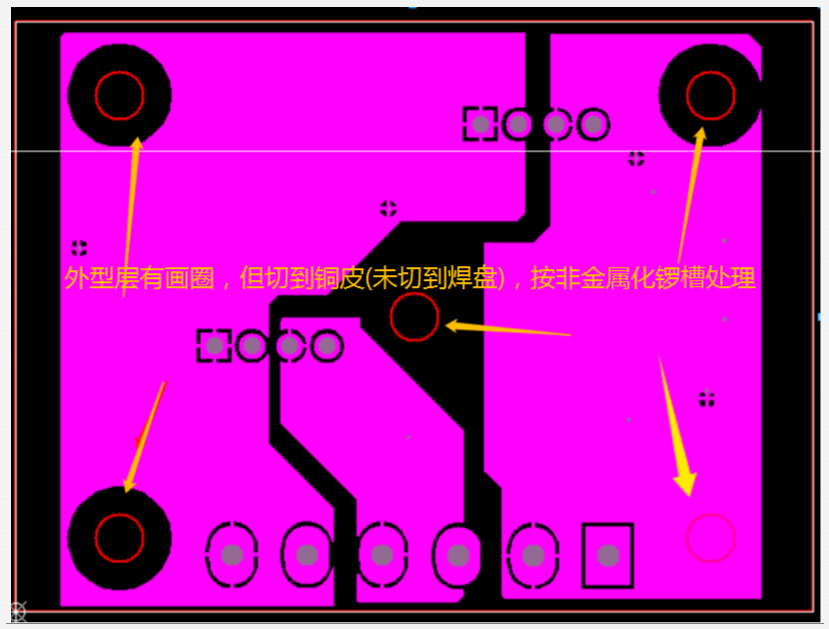

不規范設計案例4：外型層有畫圈，但切到銅皮(未切到焊盤)，按非金屬化鑼槽處理

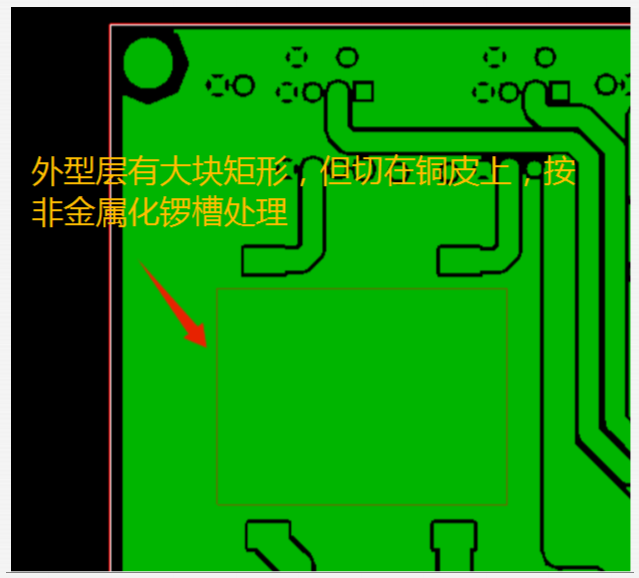

不規范設計案例5：外型層有大塊矩形，但切在銅皮上，按非金屬化鑼槽處理

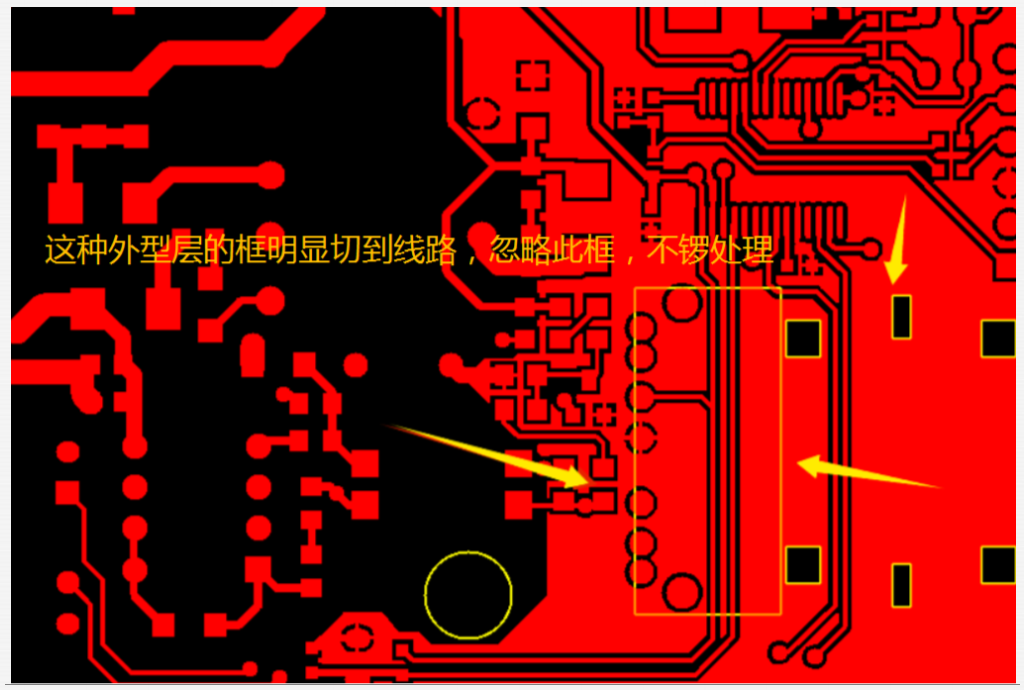

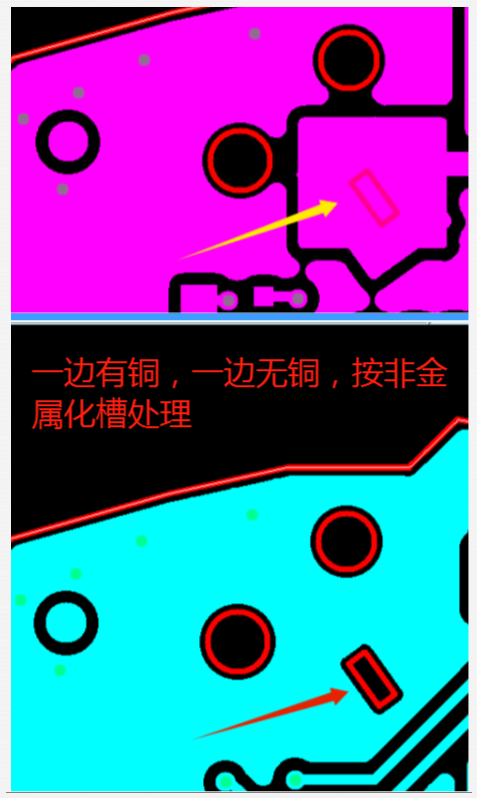

不規范設計案例6：

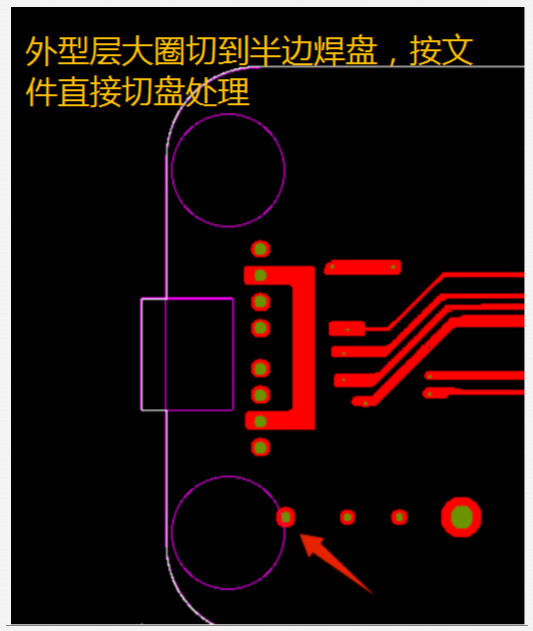

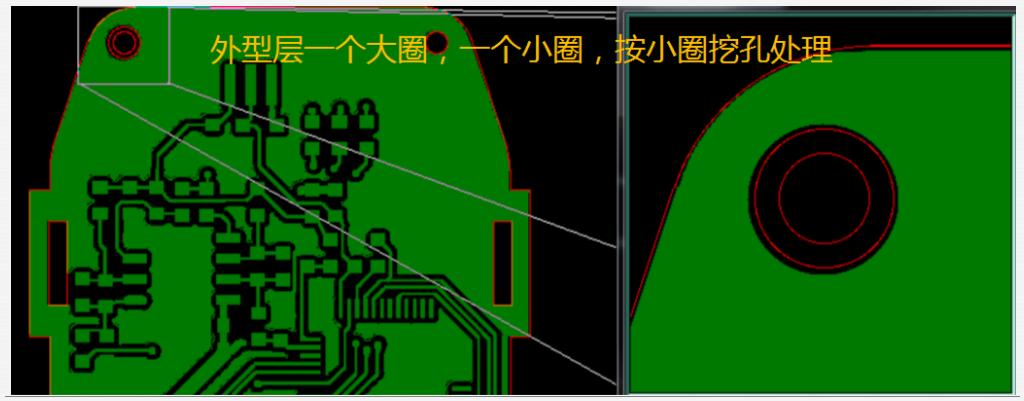

不規范設計案例7：

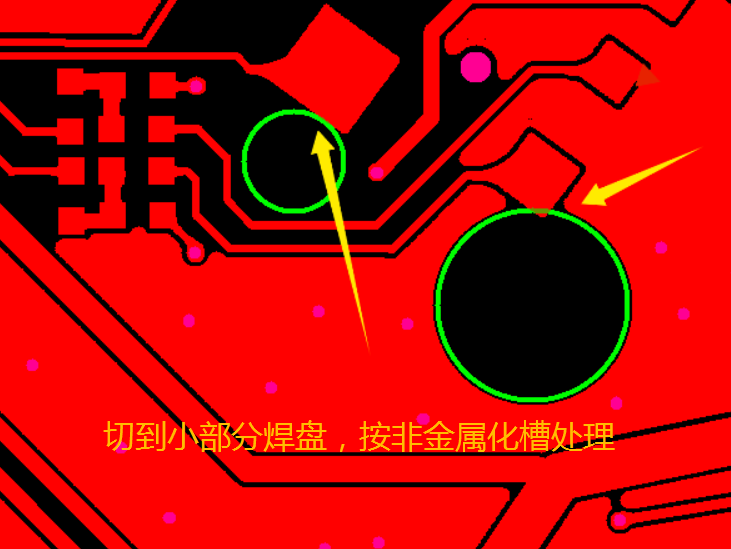

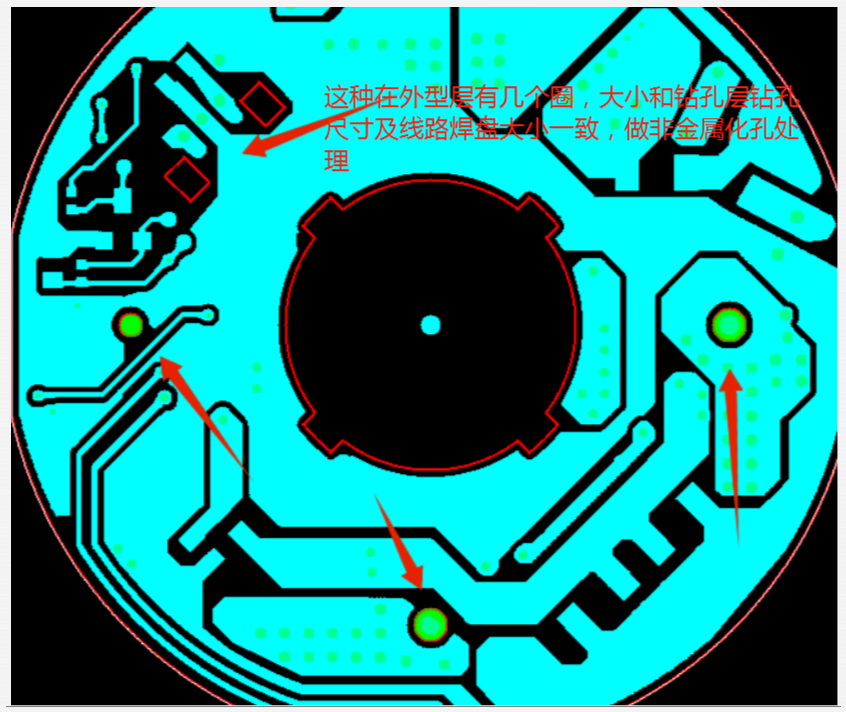

不規范設計案例8：

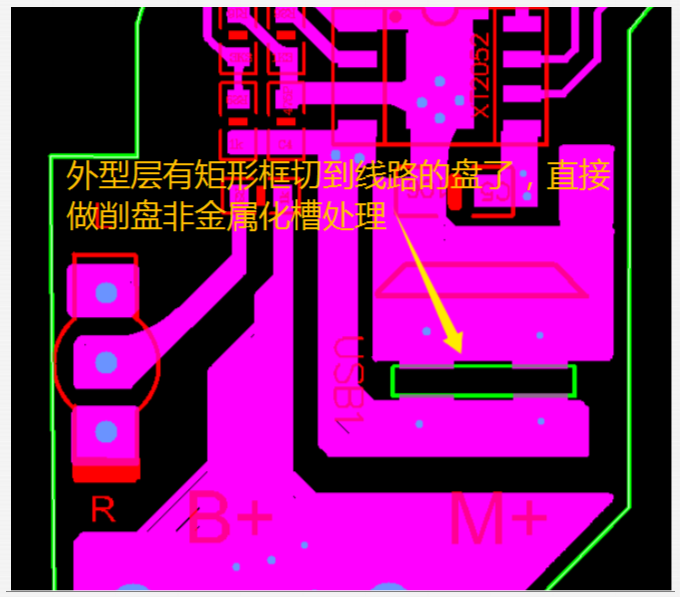

不規范設計案例9：

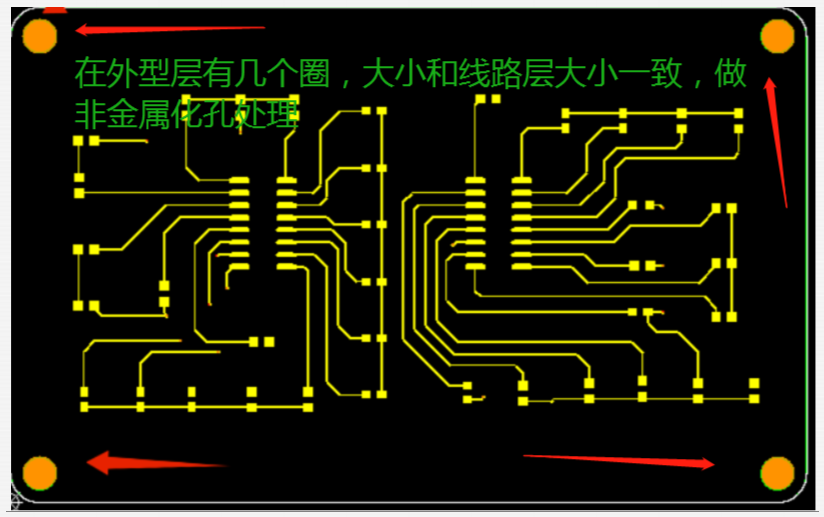

不規范設計案例10：

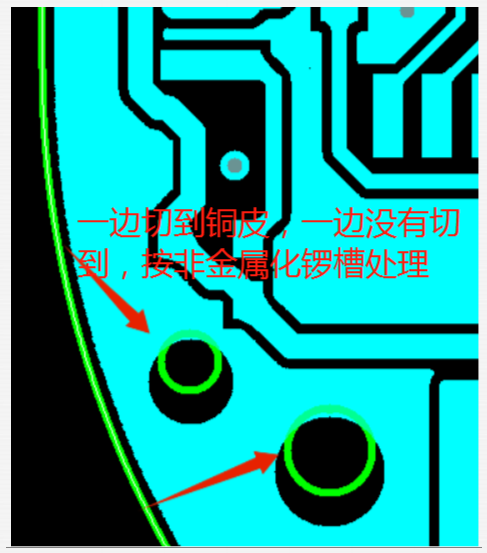

不規范設計案例11：

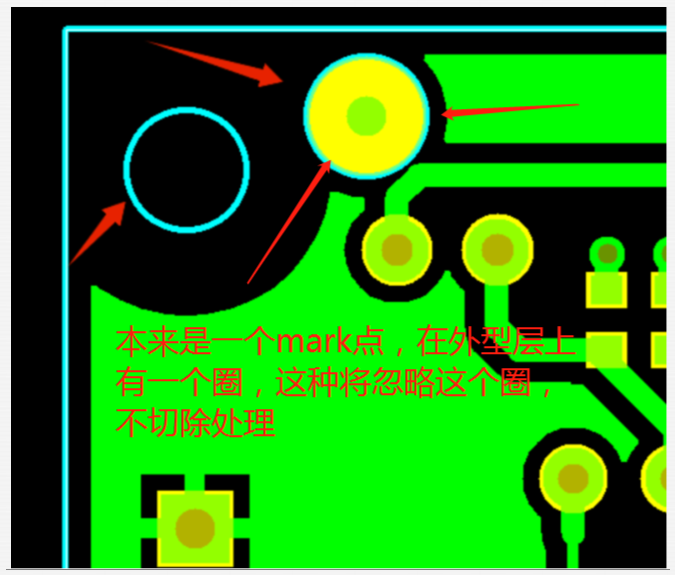

不規范設計案例12：

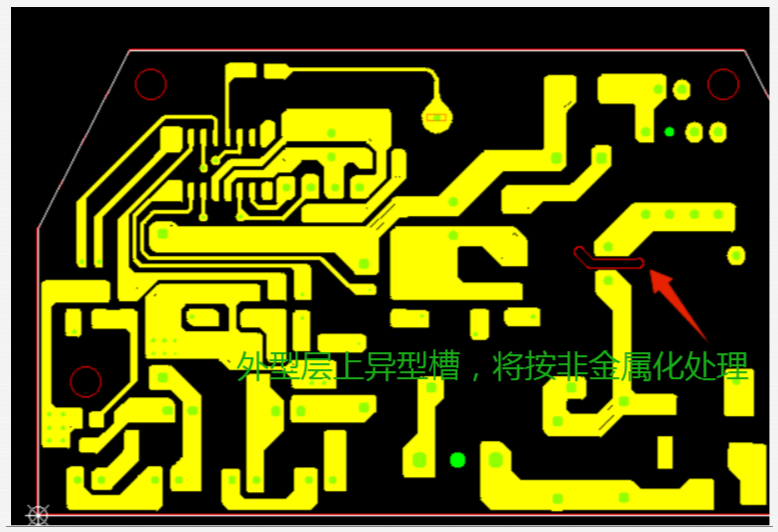

不規范設計案例13：

不規范設計案例14：

不規范設計案例15：

不規范設計案例16：

不規范設計案例17：

不規范設計案例18：

   （這些圖形都是取自客戶實際文件，僅做案例演示，我們盡量避免敏感信息暴露出來（隱藏字符層），如果客戶覺得案例不適合展示，可以聯系我們的客服人員，我們會盡快進行圖片替換)；
