案例分析:AD假相連真斷開,深層分析內層布線誤區
更新時間:2024-12-12 17:12
22576
1
文檔錯誤過時,
我要反饋

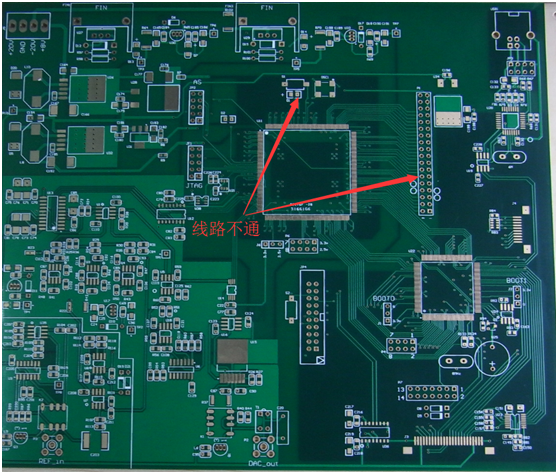

最近售后同事反饋一個案例:客戶反饋?zhàn)龅木€路板斷開,不能正常導通

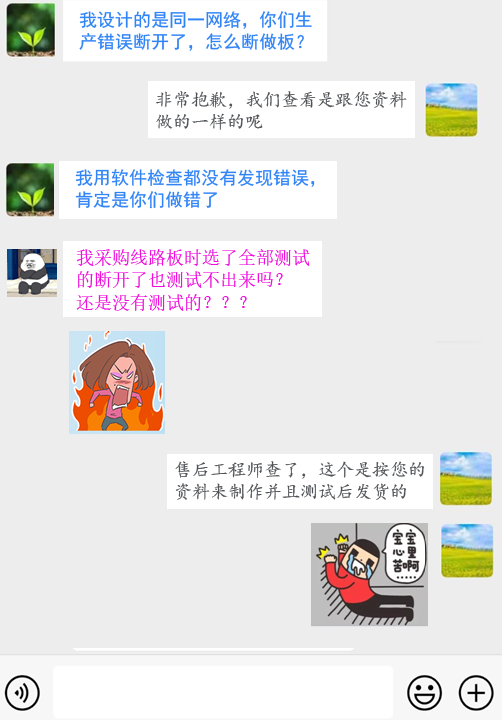

經查看后確認是按客戶的原資料設計的,客戶堅持認為是PCB廠家做錯……

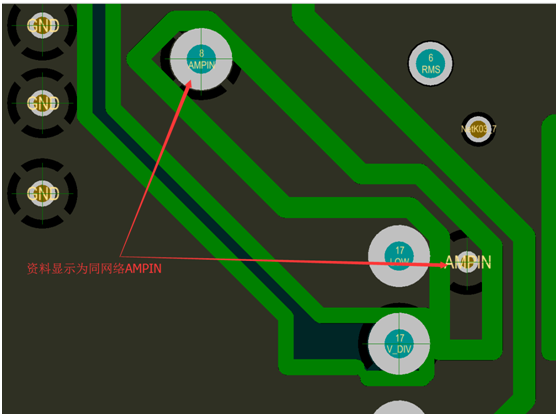

層層排查,發現這2個點設計在內層相連,也是同一網絡,但事實真正相連嗎?

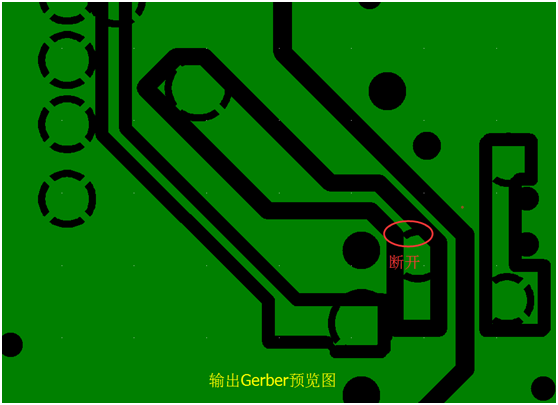

把相連的兩個焊盤點輸出Gerber同時放大查看……

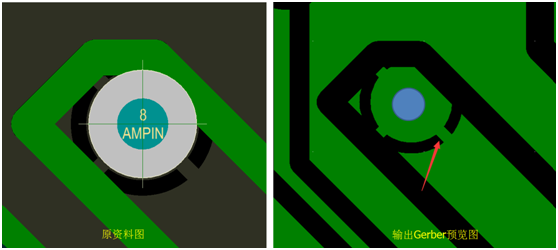

發現有個地方的連接有問題,是斷開的,原因找到了。

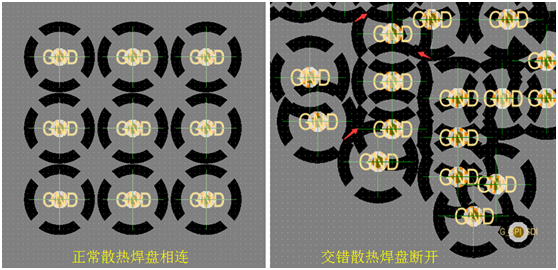

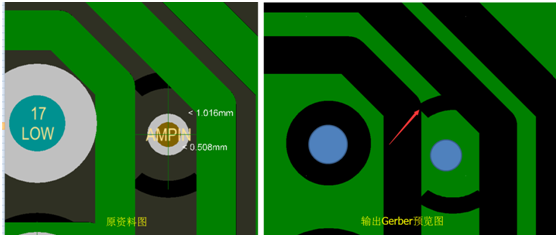

對于這種內層“散熱盤與隔離帶重疊”引起斷開的,在軟件設計上是沒有問題的,軟件網絡分析檢測也會認為是相連的,但實際上是“假連接真斷開”,類似的還有“散熱盤重疊”等會引起線接不良。
?對于這些“防不勝防”的情況,需要工程設計師設計時留意,對于這種重疊可以引起的斷路,請用您敏銳的眼睛查找并調整好。順便說一句,PCB廠家輸出的Gerber好似“白紙上面畫畫”,顯示的是線路本身的圖案,看不到網絡號的。PCB廠家的測試機是依據工程資料來測試線路板與工程資料之間的不同,并不能分析原始的開短路的(換句話說,工程資料是斷開的,測試機會認為這種斷開是正常的)。
以上內容,敬請留意,謝謝!
