通常PCB是規整的矩形形狀,但是如今,很多PCB 的尺寸在不斷縮小,隨市場變遷電路板中的功能也越來越多,板子外殼形狀多樣化。設計也就變得愈加復雜,而這類形狀往往不太容易設計。

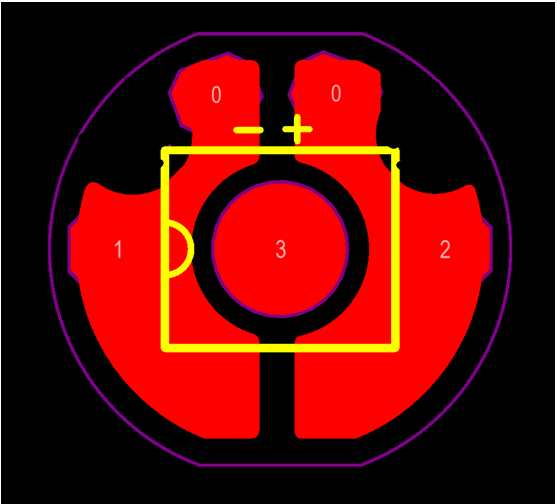

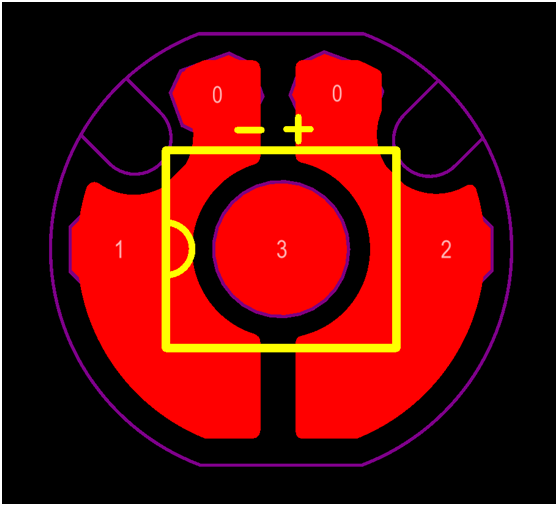

那么,部分設計外形不規范引起的不同結果
按原圖來做成型鑼帶制作可能會出現幾種不同的情況。

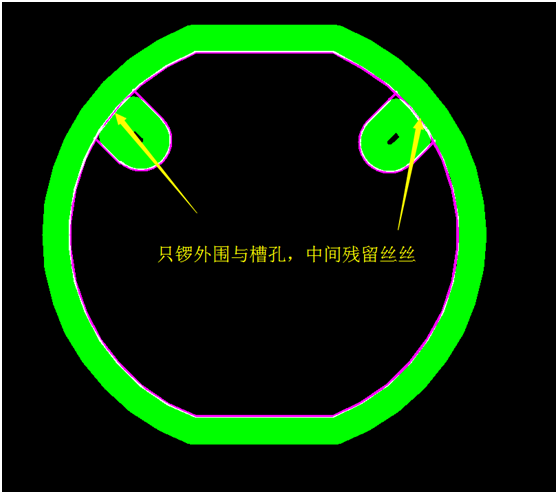

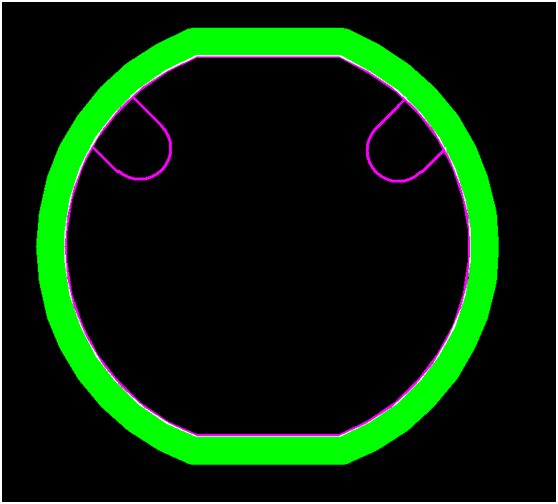

1)沿外形層只鑼外形(圖中綠色為鑼帶軌跡)

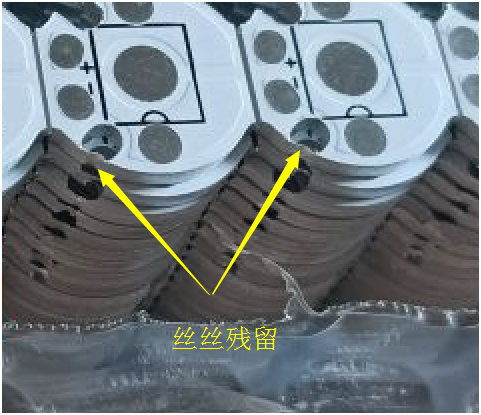

成品效果如下圖

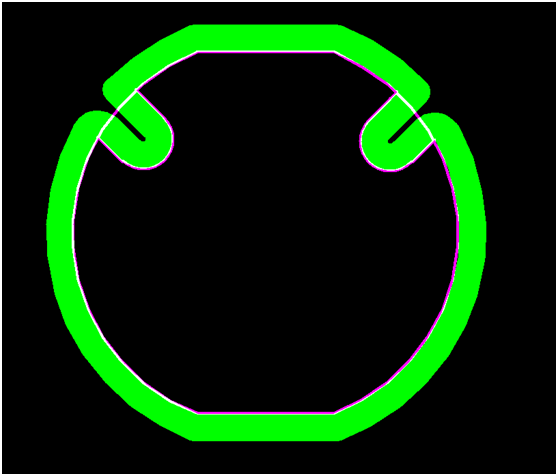

2. 沿凹槽處鑼外形
對于這種設計不規范歧義的會產生不同的結果,有的設計工程師可能不在乎,一句話“按原圖來制作”,那么就會出現這個情況:

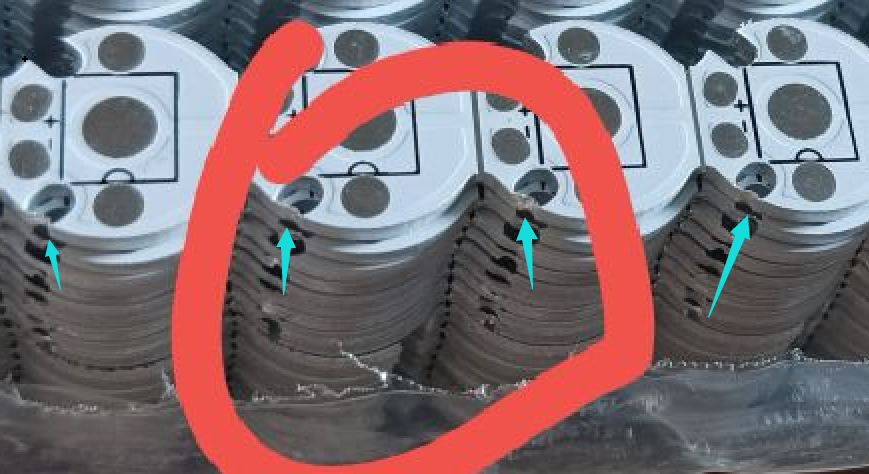

實板效果就是這樣的
一個PCB文件需要表達出您的制作要求, 咱們工程設計一定要嚴謹細致,粗枝大葉隨意的設計會產生理解上的歧義,從而生產出不符合您要求的產品。
