內嵌拼板是AD軟件的拼板功能，指的是一個大片拼板文件中引用小的單元文件并拼好板。

但在實際操作中易出現此類問題：客戶端打開拼板文件可以看到完整的文件，但是下單到嘉立創平臺后只顯示拼板外框，看不到單元板文件。

這是什么原因呢？

回答這個問題前，我們先看看操作系統中安裝的軟件，一般會做個快捷方式到桌面上，然后點開桌面上的快捷方式就可以打開相應的軟件。但是，如果把這個快捷方式復制到另一臺電腦中，則不能打開這個軟件了。這是因為快捷方式引用的是本地電腦的安裝軟件，但是其并不包括軟件的。同樣的道理，AD內嵌拼板引用的單元板相當于快捷方式。如果只用拼板文件來下單，則不能把原來的單元板完整文件加進來，從而導致只有一個拼板外框。

因此，一定要把您的單片文件及內嵌拼板文件一起打包系統投單。對于這種內嵌拼板，目前下單小助手不能完全識別，可能會出現解析不成功，或者顯示不齊全，請點下一步直接下單，填寫板子工藝信息，我們會人工審核。不是每一份文件都解析成功的，請忽略。

如需要確認文件請系統選擇確認生產稿看最終生產稿，付款后2-3小時在我司工程做好資料后規定時間內用PC下單小助手查看資料是否正確？有問題及時聯系您的業務專員通知我司工程更改，謝謝！

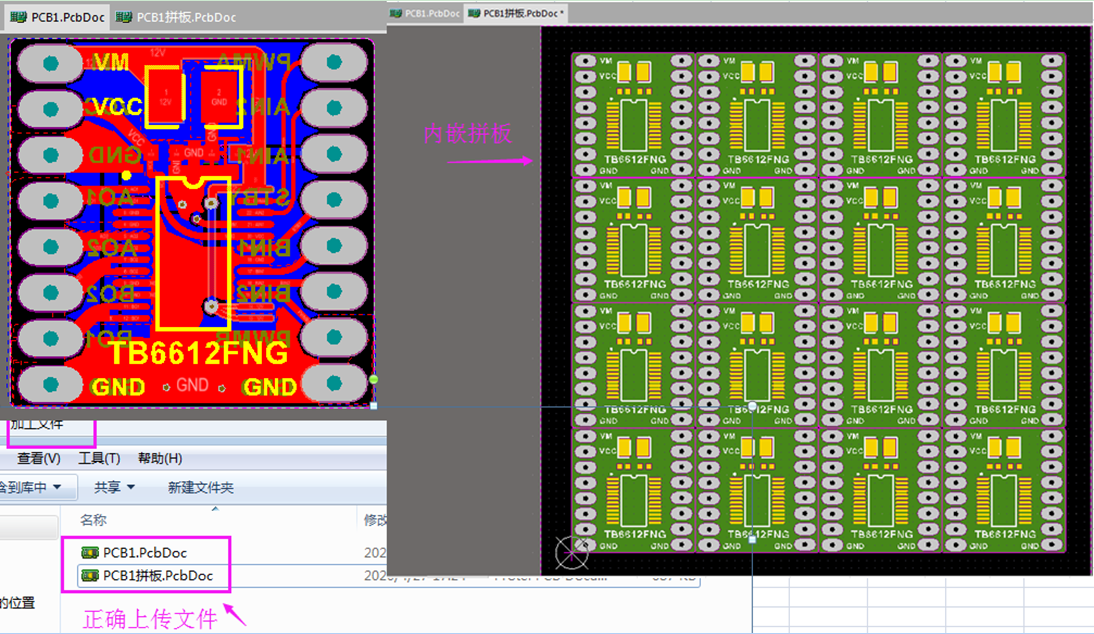

補充,可能文字表述內嵌拼板,部分工程不理解,如下圖左上圖是單片文件,右圖是采用嵌拼板文件.內嵌拼板是在單片文件基礎上內嵌.如單一上傳(拼板文件),沒有單片文件,拼板文件只有一個外框是沒有其它元素.具體打包如下圖左下角參考,謝謝!

重點注意：

1）采用內嵌拼板的，一定要確認生產稿檢查，避免"只做拼板外框"或是"只做單元板"的不良情況

2）建議內嵌拼板的，客戶端輸出Gerber文件下單，以保證唯一正確的文件做板
