內電層壓順序,識別錯誤
更新時間:2024-12-12 15:09
17971
0
文檔錯誤過時,
我要反饋

嘉立創下單助手的在線預覽,是給大家看是否上傳錯文件,因?yàn)椴糠止臼枪こ毯筒少彽慕唤游募?/span>銜接)出錯,所以推出投單前預覽。

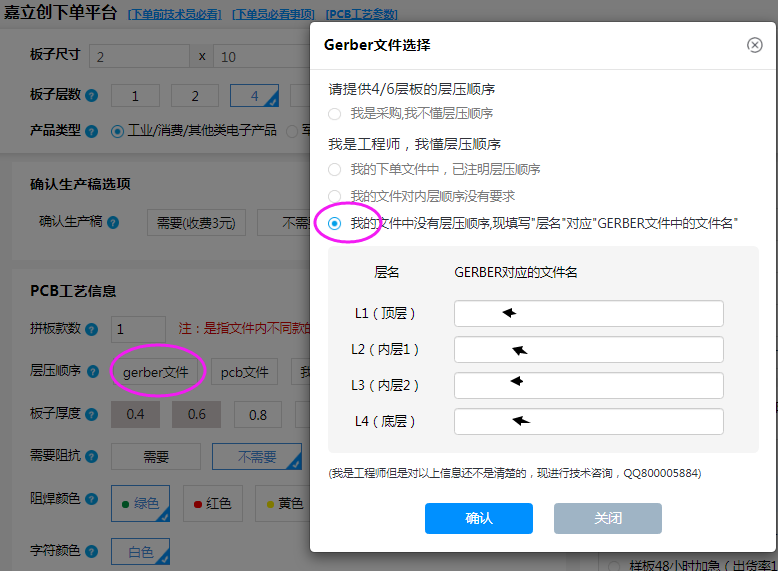

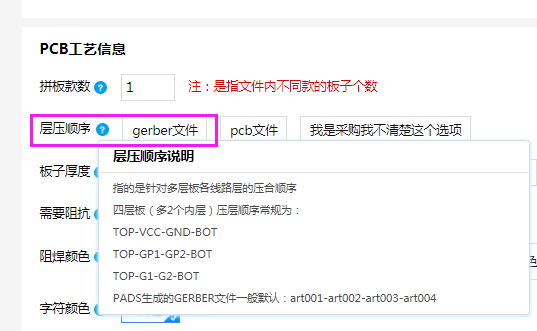

Gerber文件投單內電層識別的順序不是您要的效果沒關系的,您可以在下單系統選擇您正確的層壓順序。我們會人工審核及CAM工程優化文件。
如需要確認文件請系統選擇確認生產稿看最終生產稿,付款后2-3小時在我司工程做好資料后規定時間內用PC下單小助手查看資料是否正確?
有問題及時聯系您的業務專員通知我司工程更改,謝謝!
