高頻板上線了
更新時間:2024-12-12 18:43
52203
15
文檔錯誤過時,
我要反饋

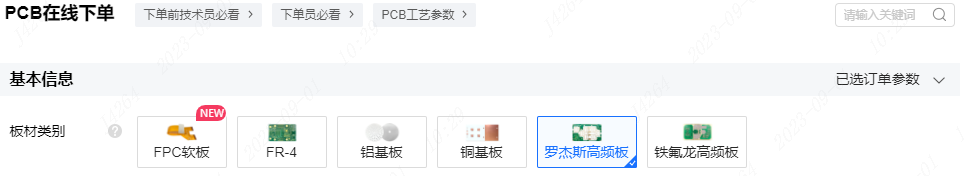

嘉立創集團應客戶的需求,已上線雙面高頻板,系統中可以直接選擇下單
高頻板工藝參數:
1)層次:2層
2)成品板厚:0.65mm,0.9mm,1.65mm(1OZ銅厚)
3)最小鉆孔:0.3mm
4)最小尺寸:3*3mm,最大尺寸:590*438mm(一般采用V割拼板,拼板后長寬尺寸需要大于70*70mm)
5)最小線寬線距:0.10/0.10mm(請盡量設計寬些);AOI全測+飛針全測
6)阻焊顏色:綠色
7)字符顏色:白色
8)表面工藝:不印阻焊油墨的銅面采用沉金(金厚有1u"和2u")
9)出貨類型:?jiǎn)纹鲐?、V-CUT拼板,郵票孔拼板(毛刺較大)
10)特殊工藝:Rogers羅杰斯高頻板支持做包邊、半孔、金手指磨邊工藝,PTFE鐵氟龍不支持

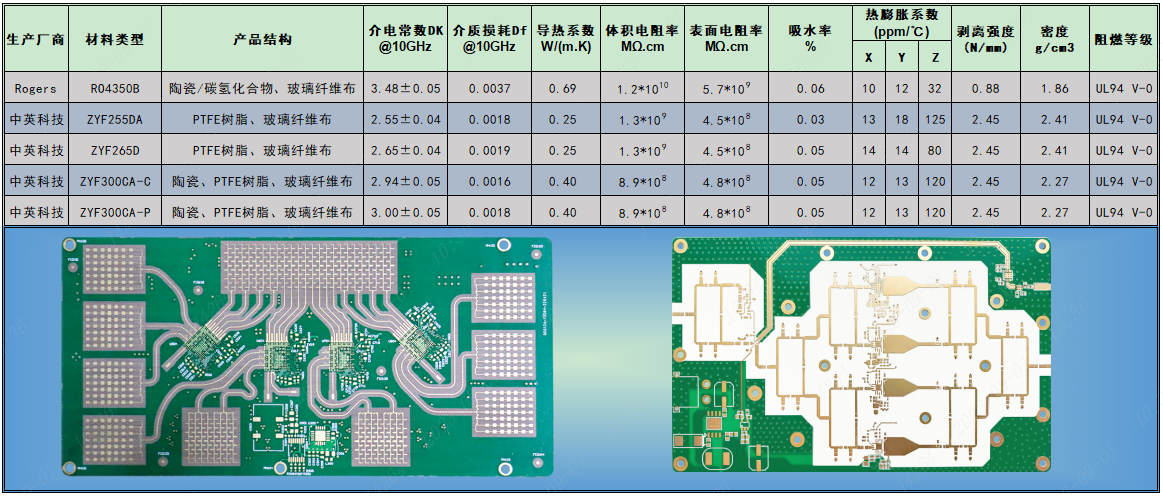

相關材料基本參數:

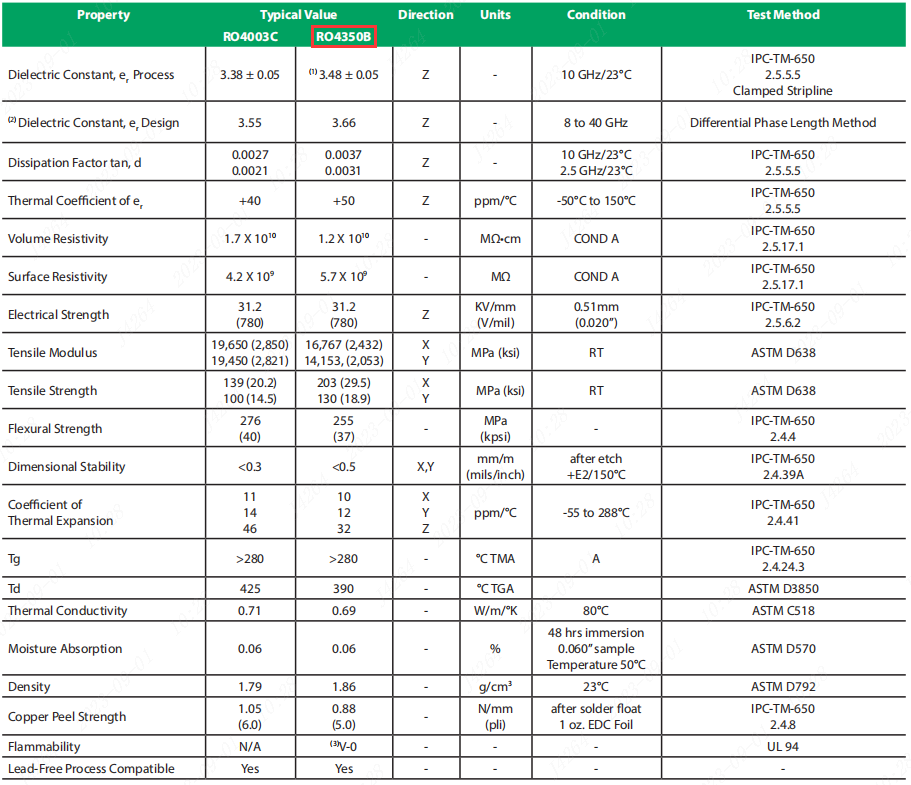

相關材料更多參數:
您好,雙面板我們暫時不管控阻抗的,您要計算阻抗可以結合高頻板料參數用SI9000之類的工具計算,謝謝!

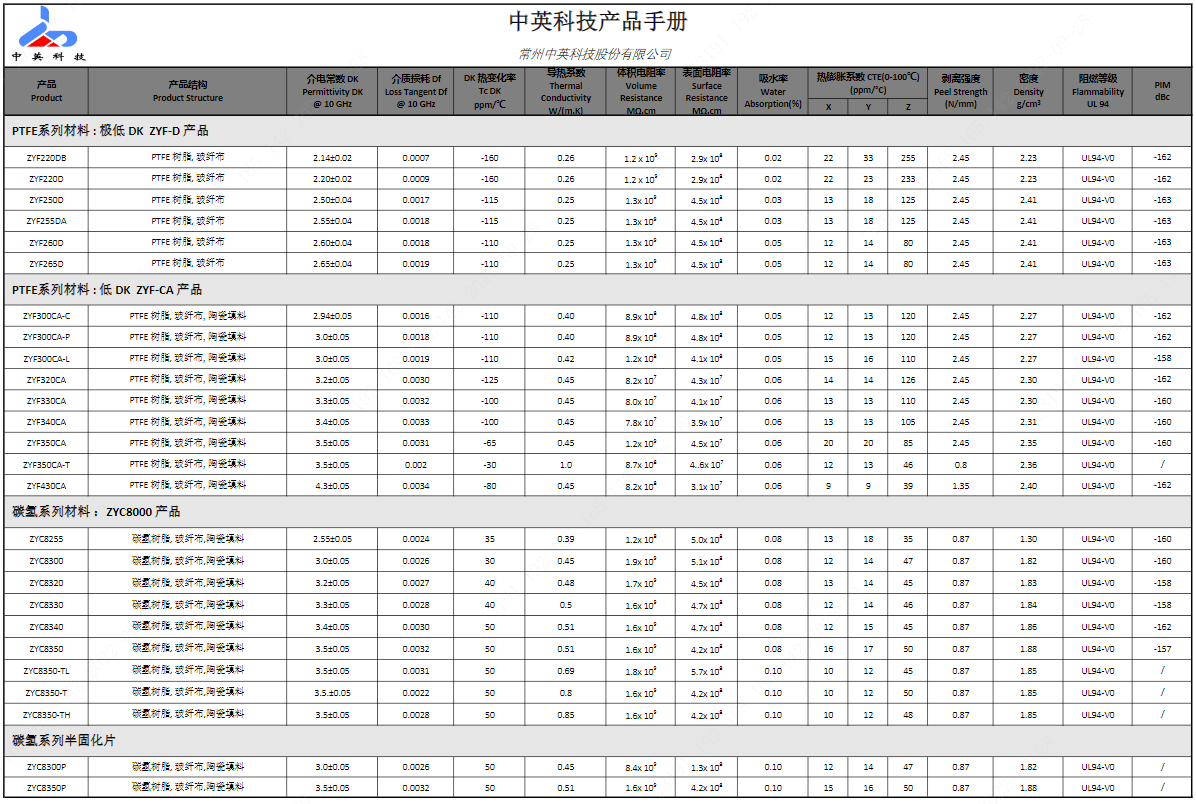

您好,有鐵氟龍高頻板料,導熱系數0.25-0.4w/mk間,具體可以看不同型號對應的參數(http://www.supercon168.cn/portal/server_guide_36391.html),謝謝
您好,我們對于插件孔管控公差是+0.13/-0.08mm(過孔不特別管控孔徑),請您設計孔徑時考慮公差,謝謝!
您好,這個需要結合具體文件查看阻抗線類型,銅厚等參數用阻抗軟件計算,您可以添加客服微信發文件給我們確認,謝謝!
您好!1OZ的完成銅厚在30um以上,謝謝!
以線寬公差+/-20%來,如0.1mm的線寬,公差是+/-0.02mm,謝謝!
您好,可以的,參考我們常規的雙面板工藝就可以了,謝謝!
尊敬的客戶,您好!下單系統能選的可以做 ,如需要協助的可以點擊下單主界面左上方“專屬客服”圖標-“PCB/鋼網/SMT業務咨詢”,找到您的服務專員聯系處理。謝謝!
您好,若后續有新產品推出,我們將公告,謝謝關注。
您好,目前只能做雙面高頻板,不支持四層及以上的,抱歉!
