Layout工程在繪制完P(guān)CB設計，常常用到拼版，所謂的拼版其實是把一個單板拼湊成一個大板，留有V-Cut、工藝邊、郵票孔等工藝間距，放置固定孔和光學定位點。

 PCB打樣的時候，Altium中小板一般需要進行拼接成大板然后進行制板和貼片。

今天具體來說說在線路板打樣的時候，陰陽板拼板方法。其實就是將所畫的PCB圖的TOP層變?yōu)锽OTTOM層，BOTTOM層變?yōu)門OP層進行拼板。

具體做法如下：

1、新建PCB文件，將已畫好的PCB圖復制到新創建的PCB文件中；

2、特殊粘貼；

3、復制PCB板全選中將其翻轉；

4、翻轉后在將其逆時針旋轉180°；

以下圖為實例:

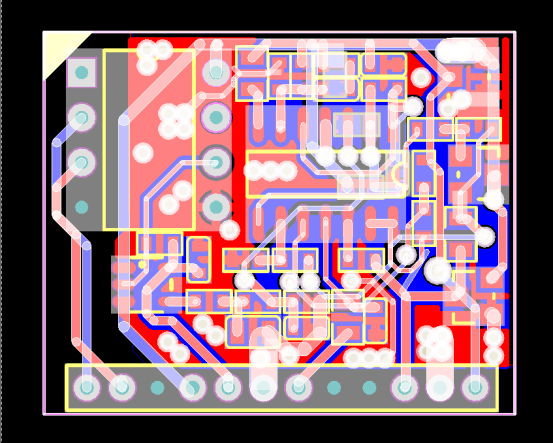

1、選擇此文件進行全選(Ctrl+A)

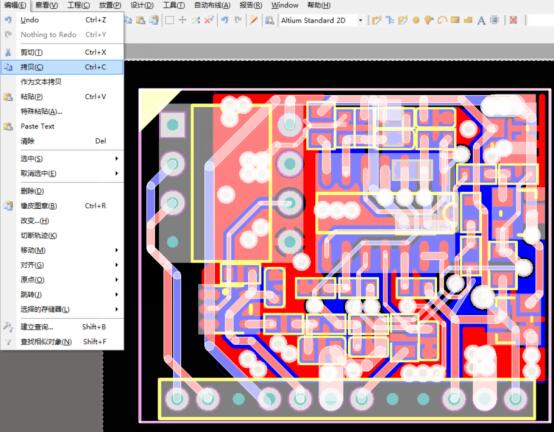

2、進行拷貝(Ctrl+C)所選中的文件如下圖

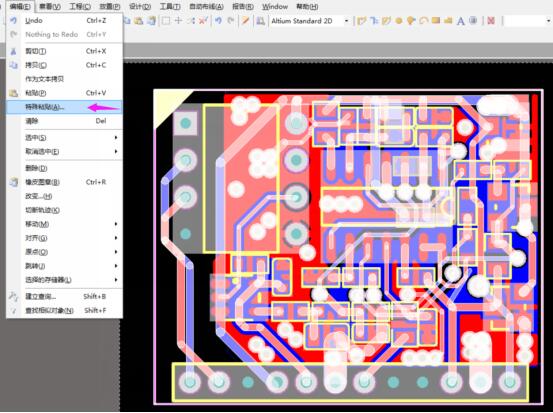

3、進行拷貝后的文件進行“特殊粘貼 ”

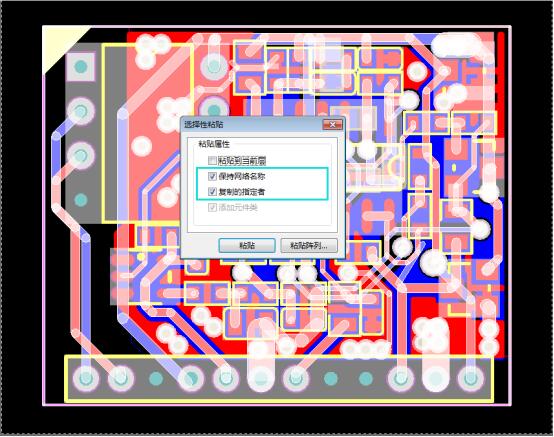

4、進行拷貝后的文件進行“特殊粘貼 ”一定要注意選擇中間二項如下圖

5、選擇中間二項如下圖后請不要重新敷銅

6、復制文件后，在來拷貝這個文件，這時在選擇移動命令托動它

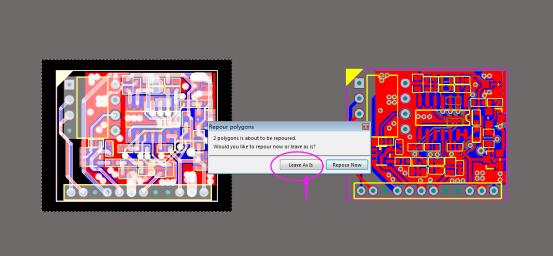

7、托動時會出現下圖，請選擇“YES”

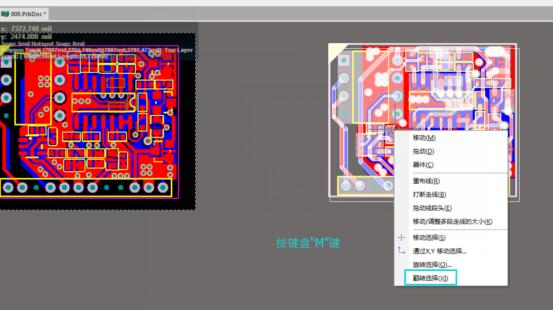

8、托動后這時文件可以隨你鼠標移動，按鍵盤“M”鍵，出現對話框請選擇“翻轉選擇”

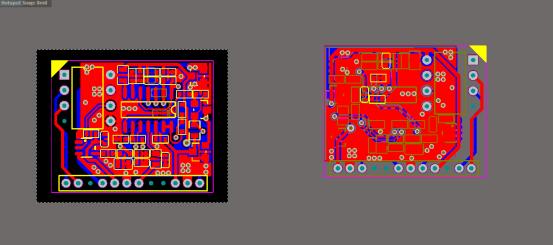

9、下圖右圖明天文件翻轉過來了，方向需要調整。

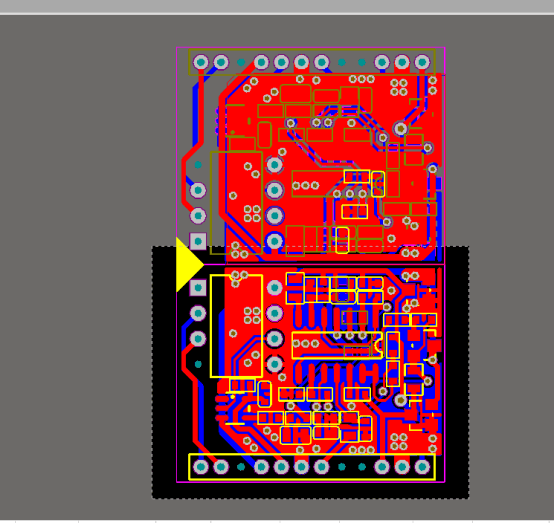

10、全選右圖同樣動用“移動命令”托動它，按“空格”旋轉180放在指定的位置如下圖

11、交給PCB廠家，線路板打樣的時候，我們一般需要設置工藝邊，

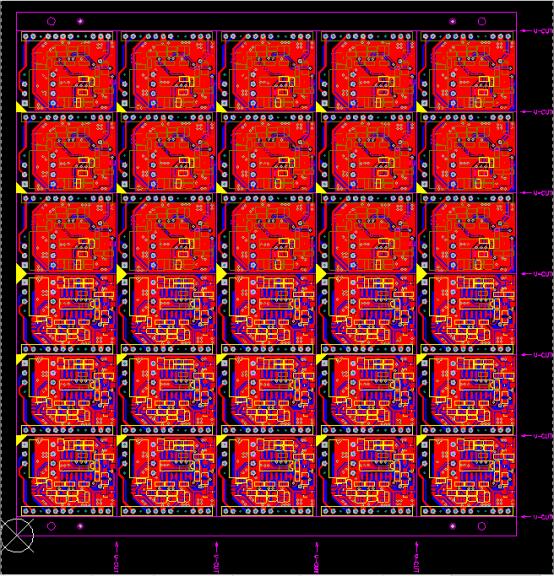

 選擇“keep-out”層，進行繪制。在工藝邊上加上“定位孔”及“Mark點”，最后用任意一層如“Overlay”層或“keep-out”層，標注V槽。到此，整個拼板過程完成，如下圖所示。
