鋼網MARK
1***3A
2027
1
我想在鋼網上開MARK做定位孔，用來手刷焊錫膏方便，請問在立創EDA上怎么畫，嘉立創這邊能識別出來，最終做的鋼網上有這個空呢
點贊
互動評論
1
登錄
或
注冊
后才可以留言哦！
官**工(1***5A)
2020-09-23 18:04:55
0
您好，MARK點是對位點，要設計在貼片層上，以貼片焊盤屬性設計，直徑1-3MM直徑大小的圓點。與正常貼片焊盤是一樣的屬性，只是它為單獨的圓點，一般分布在板子四個角的空白處。

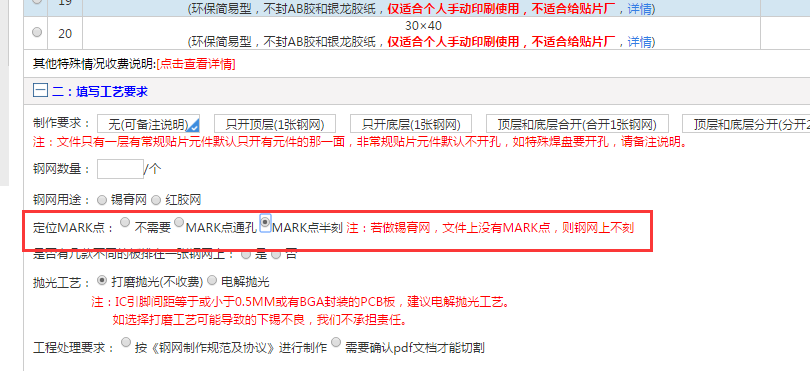

文件設計好后，下鋼網訂單時注意選擇對應的MARK點要求
文件設計好后，下鋼網訂單時注意選擇對應的MARK點要求
