嘉立創盤中孔成品效果欣賞
18618
3
一、成品展示
案例1
層數：6層板
大?。?/strong>78.05mm*70.37mm
用途：硬件加速板卡改FPGA開發板
盤中孔占比：48%，BGA封裝全部統一使用盤中孔
實物圖：
將盤中孔位置放大4倍后效果圖：
（過孔放在BGA上）
案例2
層數：6層板
大小：100.05mm*135.05mm
用途：射頻綜合儀的一部分，用于完成射頻信號切換和自校準
盤中孔占比：26%

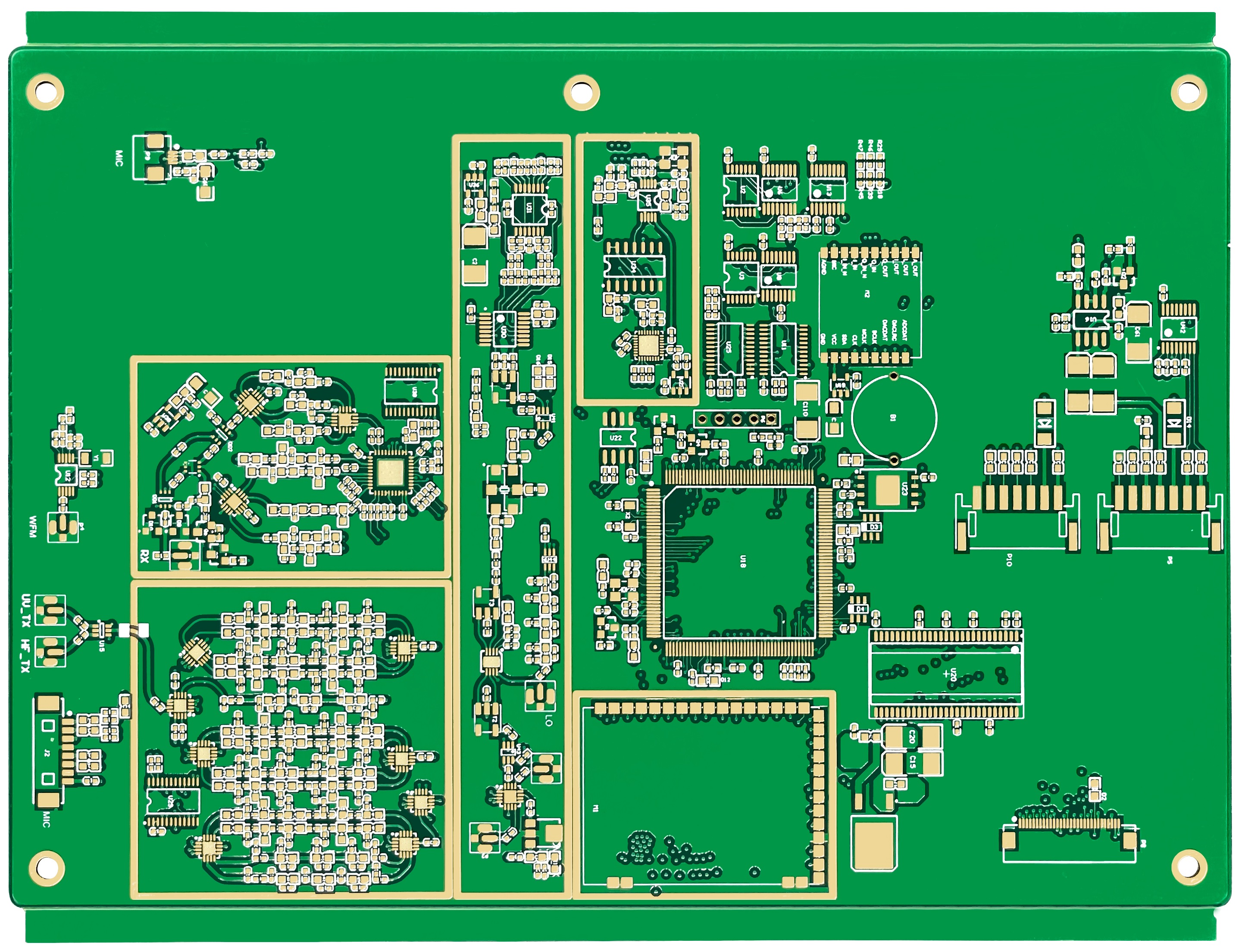

實物圖：

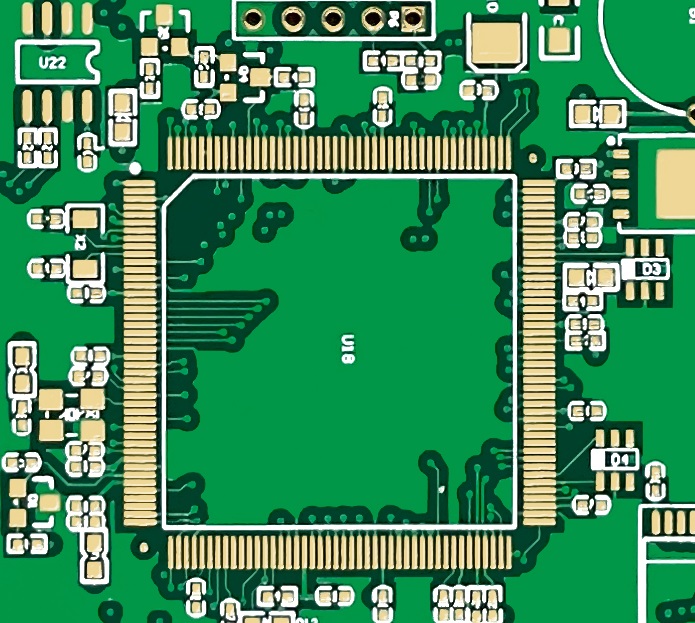

將盤中孔位置放大4倍后效果圖：
（過孔放在焊盤上）
?案例3
層數：6層板
大小：180.07mm *137.14mm
用途：無線終端
盤中孔占比：10%，QFN封裝用的都是盤中孔
實物圖：

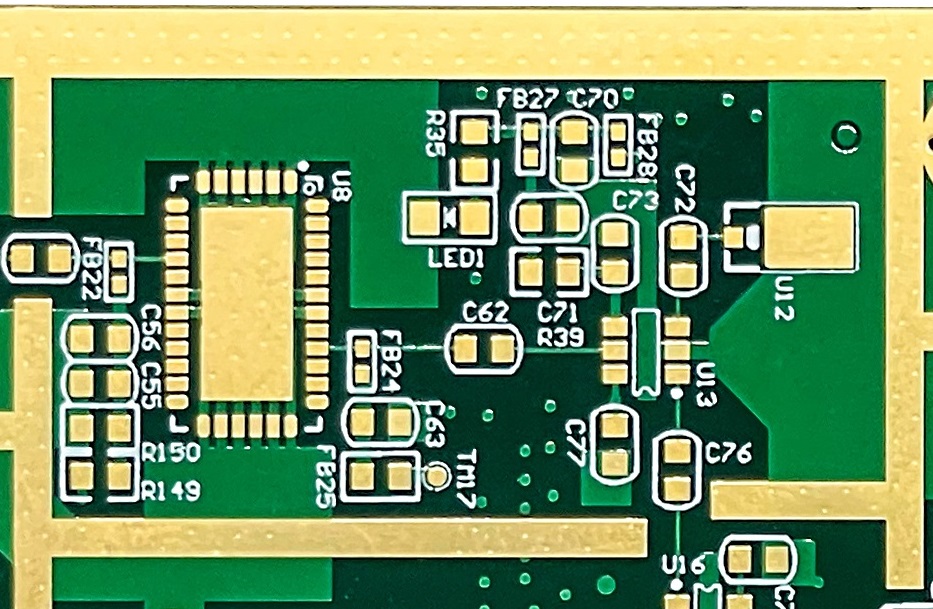

將盤中孔位置放大4倍后效果圖：
（過孔放在PCB基材上）
案例不斷豐富，更新中……
二、嘉立創盤中孔工藝之美
從上面的圖片可以看出：
1、過孔放在BGA或貼片焊盤上
從外觀上看：焊盤表面平整光滑，極具美感；即使將實物放大4倍后，也僅有輕微的痕跡，肉眼幾乎看不見；不會出現漏錫、冒油的情況。
從功能上看：增大了焊接面積，有利于SMT；產品穩定性與可靠性進一步得到保障。
2、過孔放在PCB基材上
從外觀上看：表面光滑平整，即使放大后也沒有任何肉眼可見的過孔痕跡；孔口既不會發黃，也不會卡錫珠，展現了極致的細節之美。
從功能上看：塞孔飽滿度達到95%，保障了產品品質。
三、嘉立創盤中孔設計規范（單位mm）
1、推薦使用范圍： 6-20層(免費) ；4層、2層慎用(收費)
2、設計要求：
①孔徑大小范圍：0.15-0.5；小于0.15無法生產，大于0.5則按過孔蓋油處理；

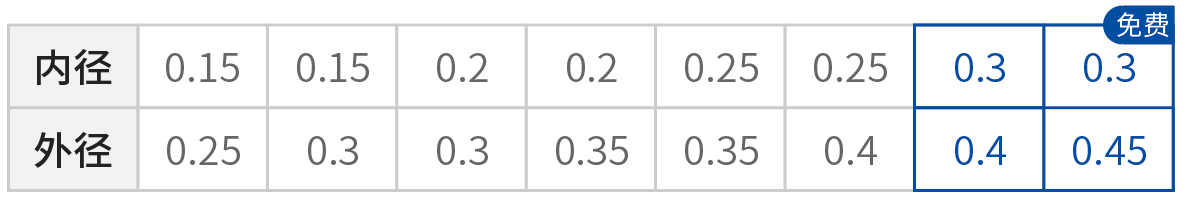

②外徑必須大于內徑0.1，推薦值0.15。示例組合如下：
