PCB打樣設計之PADS灌注和填充正確用法
25112
0

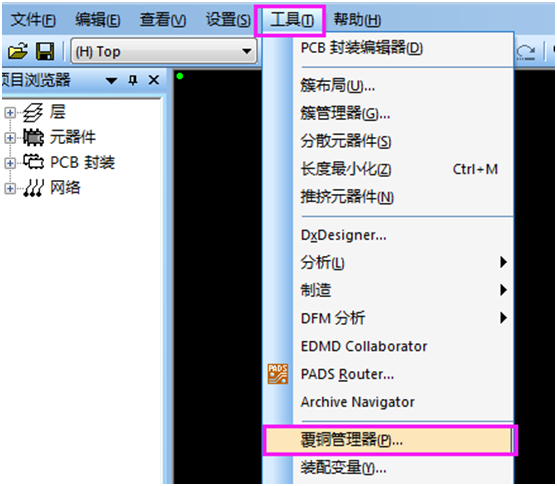

線路板打樣的時候，在我們?cè)O(shè)計好文件后，檢查文件沒有任何問題的情況下，必須要做的步驟，首先進入工具找到敷銅管理器。

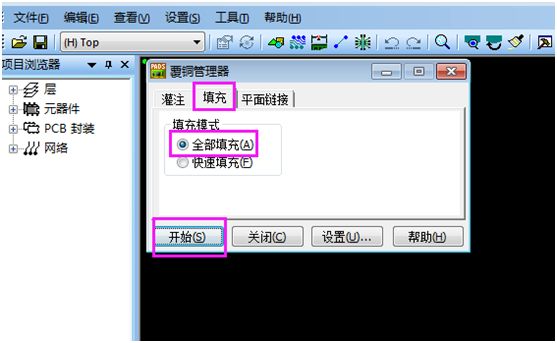

進入到敷銅管理器后會出現下圖對話框，請一定要選擇填充
在PCB打樣的時候，灌注是用來Layout好的板子灌銅用的.而填充是用來恢復灌銅,因?yàn)镻ADS當你關掉文件后在次打開文件后是沒有銅皮的（此軟件不像AD和99SE打開后會有設計好的銅皮）。
當你再重新打開PCB時,看到的文件是看不到銅了,只有銅框,這時你想看到你以前鋪好銅的文件只要點中填充就能恢復你以前鋪銅的狀態.
比如你發一個PCB文件給線路板打樣廠商檢查你的PCB看合不合格,線路板打樣廠商為了在不變動你的文件及鋪銅方式,線路板打樣廠商必須點填充這個功能,文件就恢復為你鋪好銅的PCB完整文件.同樣的道理，
您文件給到嘉立創PCB打樣我們也是運用同樣的方法，只點填充這個功能,來恢復為你鋪好銅的PCB完整文件。
在次強調在設計好文件后一定要做的步驟進工具找到敷銅管理器點填充這個功能進行保存文件，PADS是有記憶功能只存最后一次設置。請不要點灌注保存。點了灌注你會后悔莫及的。
